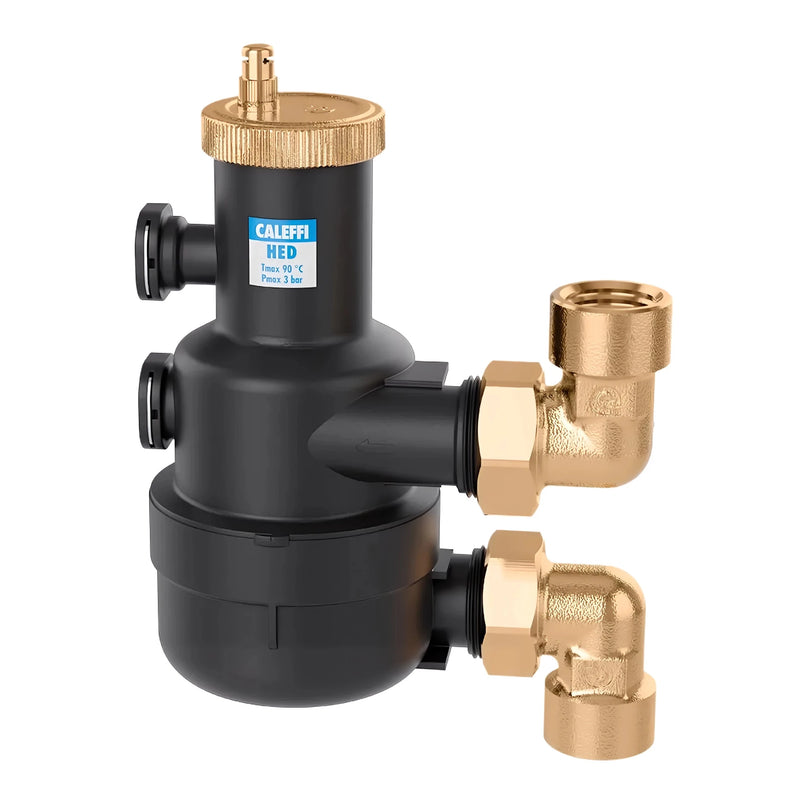

Υψηλής απόδοσης αεραγωγός CALEFFI HED®

λειτουργία

Ο υψηλής απόδοσης αεραγωγός CALEFFI HED® απομακρύνει έως και 99% του αέρα που περιέχεται στο ρευστό μεταφοράς θερμότητας κατά την πρώτη ροή. Αυτό επιτρέπει στα συστήματα να λειτουργούν με νερό ουσιαστικά χωρίς αέρα υπό βέλτιστες συνθήκες, μειώνοντας σημαντικά τον θόρυβο, τη διάβρωση και τα μηχανικά προβλήματα.

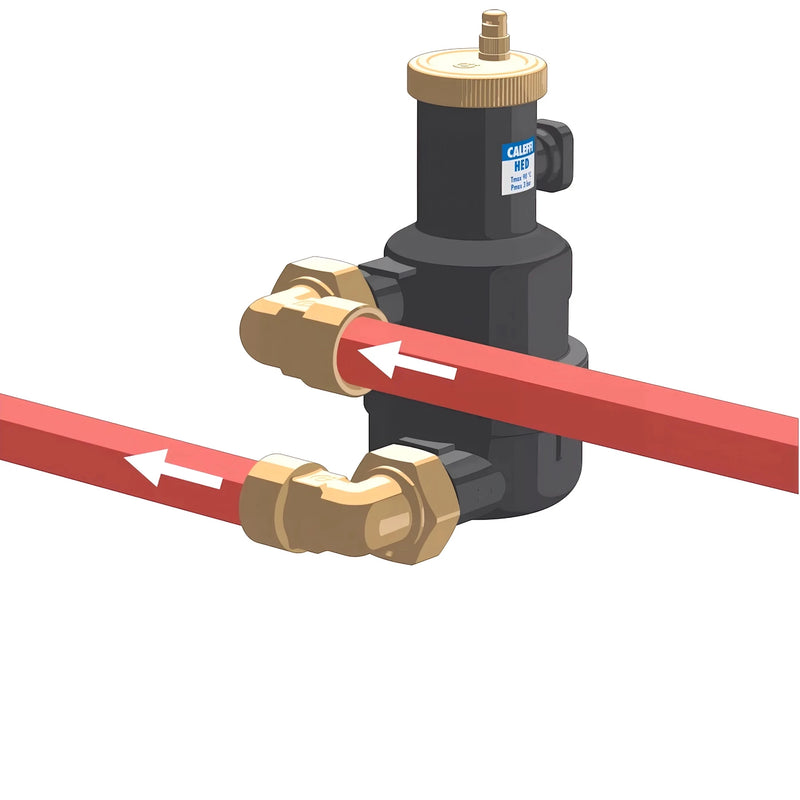

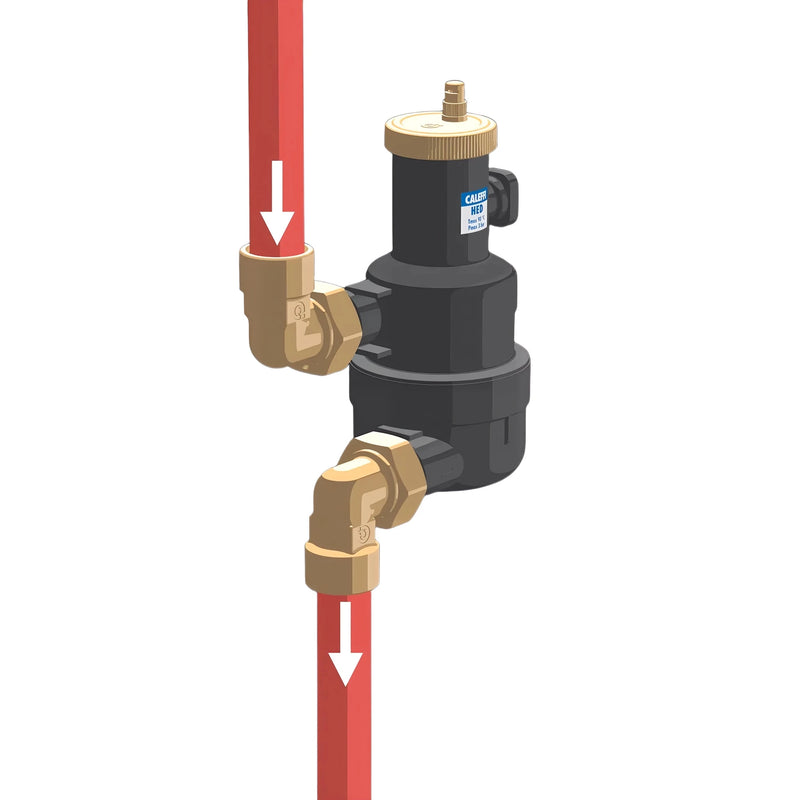

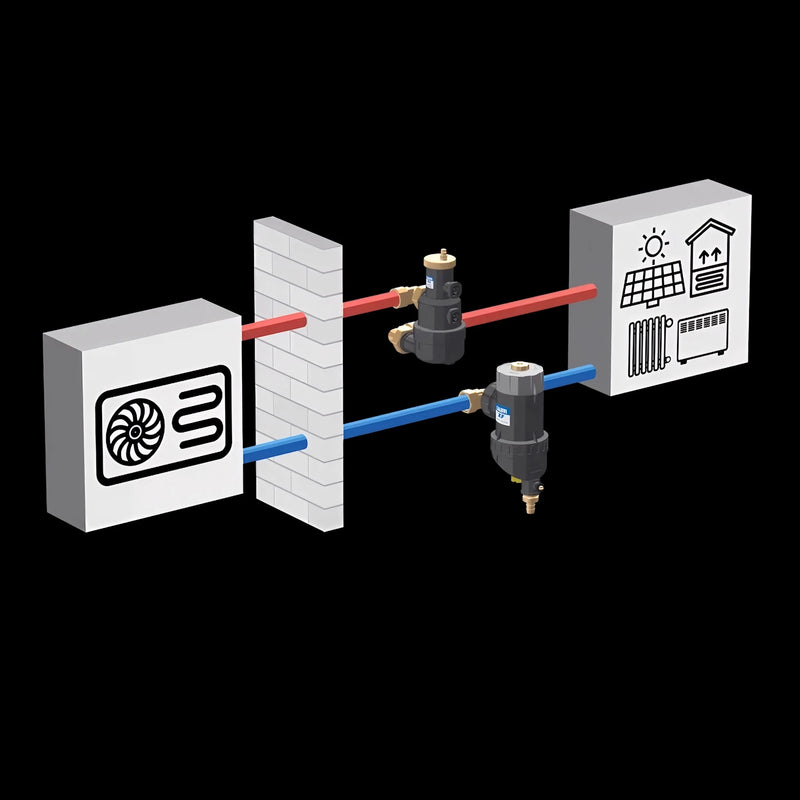

Ο αεραγωγός αναπτύχθηκε ειδικά για χρήση σε συστήματα αντλιών θερμότητας και συστήματα θέρμανσης και εκκρεμεί η κατοχύρωση διπλώματος ευρεσιτεχνίας. Μπορεί να εγκατασταθεί σε οριζόντιους και κάθετους σωλήνες, καθώς και με αξονικά περιστρεφόμενες συνδέσεις.

υλικά

Το περίβλημα CALEFFI HED® είναι κατασκευασμένο από PA66G30, το πλωτήρα από PP. Η ράβδος οδηγός και η ράβδος πλωτήρα είναι κατασκευασμένες από ορείχαλκο (EN 12164 C).W614N) κατασκευασμένο, μοχλός πλεύσης και ελατήριο από ανοξείδωτο χάλυβα (EN 10270-3/AISI 302). Οι στεγανοποιήσεις είναι κατασκευασμένες από EPDM.

Τεχνικές υπηρεσίες

Ως μέσο εργασίας χρησιμοποιείται νερό. Η μέγιστη πίεση λειτουργίας και η μέγιστη πίεση κατάθλιψης είναι και οι δύο 3 bar. Το επιτρεπόμενο εύρος θερμοκρασίας λειτουργίας κυμαίνεται μεταξύ 0 και 90 °C, καθιστώντας τον αεραγωγό κατάλληλο για συνήθεις συνθήκες θέρμανσης και αντλίας θερμότητας.

Συνδέσεις και αποχέτευση

Διαθέσιμα είναι 1" IG (ISO 228-1) και 1 1/4" Εκδόσεις IG (ISO 228-1) με δακτύλιο Ο. Το στόμιο αποστράγγισης είναι εξοπλισμένο με υγροσκοπικό κάλυμμα, το οποίο επιτρέπει την ασφαλή αποστράγγιση με χαμηλή συμπύκνωση.

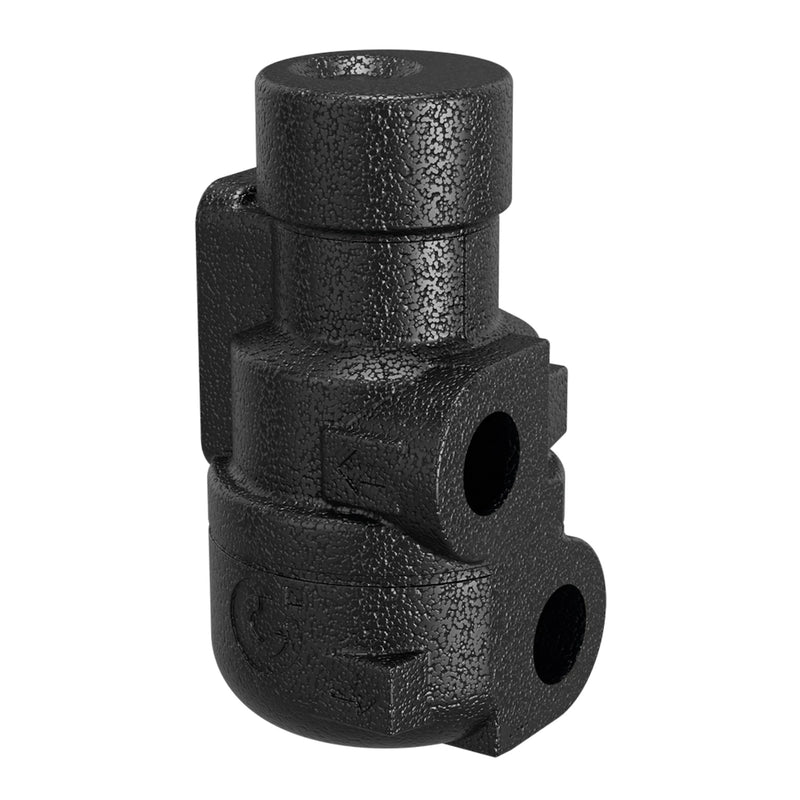

Τεχνικές ιδιότητες της μόνωσης

Η παρεχόμενη μόνωση αποτελείται από ΜΑΠ πυκνότητας 38 g/l. Η θερμική αγωγιμότητα στους 10 °C είναι 0,039 W/(m·K) και ο συντελεστής αντίστασης διάχυσης ατμών είναι ≥ 39.700, γεγονός που εξασφαλίζει υψηλή θερμομόνωση και ιδιότητες φραγμού υδρατμών.

Πώς λειτουργεί

Η ειδική διάταξη των συνδέσεων δημιουργεί μια περιστροφική κίνηση προς τα κάτω του μέσου μεταφοράς θερμότητας από την άνω προς την κάτω σύνδεση. Στο κέντρο του σώματος σχηματίζεται μια ζώνη ηρεμίας, όπου οι μικροφυσαλίδες συλλέγονται και πιέζονται προς το εξωτερικό τοίχωμα.

Χάρη στον κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας εσωτερικό σχεδιασμό, ο αέρας ανεβαίνει στην κεντρική περιοχή και συλλέγεται στον θάλαμο πλωτήρα. Εκεί, συλλαμβάνεται από τον μηχανισμό πλωτήρα και απελευθερώνεται ελεγχόμενα στον εξωτερικό αέρα.

Διαστασιολόγηση

Η μέγιστη παροχή στην οποία το CALEFFI HED® εξασφαλίζει την υψηλότερη απόδοση είναι 3 m³/h. Σε χαμηλότερες παροχές, ο αεραγωγός μπορεί να επιλεγεί ανάλογα με τη διάμετρο του σωλήνα για να εξασφαλιστεί ο βέλτιστος διαχωρισμός του αέρα.

Φόντα

Η χρήση του εξαεριστήρα υψηλής απόδοσης μειώνει τον θόρυβο λειτουργίας, ελαχιστοποιεί τους κινδύνους διάβρωσης και αποτρέπει δυσλειτουργίες. Η υψηλή απόδοση διαχωρισμού βελτιώνει τη συνολική απόδοση και τη διάρκεια ζωής του συστήματος.

Η ευελιξία στην εγκατάσταση (οριζόντιες, κάθετες, περιστρεφόμενες συνδέσεις) και τα στιβαρά υλικά καθιστούν τη συσκευή αξιόπιστη σε διάφορες εφαρμογές τεχνολογίας θέρμανσης και αντλίας θερμότητας.

Οδηγίες συναρμολόγησης

Ο αεραγωγός μπορεί να εγκατασταθεί σε διάφορους προσανατολισμούς σωλήνων. Θα πρέπει να διασφαλίζεται η πρόσβαση στον θάλαμο πλωτήρα και την θύρα αποστράγγισης για συντήρηση και οπτικούς ελέγχους. Τηρείτε τα καθορισμένα όρια πίεσης και θερμοκρασίας.

Παραλλαγές προϊόντος

Διατίθενται εκδόσεις για χάλκινους σωλήνες με αριθμούς ανταλλακτικού 551602 και 551603. Για χαλύβδινους σωλήνες, διατίθενται τα εξαρτήματα 551606, 551607 και 551617. Επιλέξτε την κατάλληλη έκδοση ανάλογα με το υλικό και τις διαστάσεις του σωλήνα.

Σύντομη επισκόπηση των τεχνικών δεδομένων

Μέσο λειτουργίας: Νερό. Μέγιστη πίεση λειτουργίας/φυσήματος: 3 bar. Εύρος θερμοκρασίας: 0–90 °C. Μέγ.Μέγιστη παροχή: 3 m³/h. Συνδέσεις: 1" IG/1 1/4" IG (ISO 228-1) με δακτύλιο Ο. Μόνωση: ΜΑΠ, 38 g/l, λ=0,039 W/(m·K) στους 10 °C, μ ≥ 39.700.

Τεχνικά δεδομένα

υλικά

• Στέγαση: PA66G30
• Κολυμβητές: PP
• Οδηγός και ράβδος πλεύσης: Ορείχαλκος EN 12164 CW614Β
• Μοχλός και ελατήριο πλεύσης: Ανοξείδωτος χάλυβας EN 10270-3 (AISI 302)
• Σφραγίδες: EPDM

Υπηρεσίες

• Μέσο εργασίας: Νερό
• Μέγιστη πίεση λειτουργίας: 3 bar
• Μέγιστη πίεση εκκένωσης: 3 bar
• Εύρος θερμοκρασίας λειτουργίας: 0-90 °C

Συνδέσεις

• 1" IG (ISO 228-1), 1 1/4" IG (ISO 228-1) με δακτύλιο Ο
• Στόμιο αποστράγγισης: με υγροσκοπικό καπάκι

Τεχνικές ιδιότητες της μόνωσης

• Υλικό: ΜΑΠ
• Πυκνότητα: 38 g/l
• Θερμική αγωγιμότητα (ISO 8301): στους 10 °C: 0,039 W/(m·K)
• Συντελεστής αντίστασης διάχυσης ατμών (DIN 52615): ≥ 39.700


Πεδίο εφαρμογής της παράδοσης

• Υψηλής απόδοσης εξαερισμός
• Μόνωση (προαιρετικά)
• Συνέλευση & Εγχειρίδιο χρήστη
