Capas: la memoria de búfer con 2 intercambiadores de calor

Capas - Almacenamiento en búfer SPSRR

Descripción general del producto

El tanque de inercia estratificado SPSRR es un versátil acumulador de agua caliente para sistemas de calefacción, combustibles sólidos y energía solar, así como para plantas de cogeneración. Se desarrolló para garantizar una estratificación optimizada de las zonas de temperatura y un intercambio de calor eficiente.

Construcción y materiales

El tanque y los intercambiadores de calor de tubos lisos integrados están fabricados en acero S235JRG2 de alta calidad y cumplen con las normas DIN 4753 y EN 12897. Los intercambiadores de calor están firmemente soldados al tanque, lo que garantiza estabilidad y durabilidad.

El tanque de almacenamiento se asienta sobre un anillo de soporte; el interior es crudo y el exterior está imprimado con pintura negra. La presión máxima de funcionamiento es de 5 bar; también incluye dos tomas para cartuchos calefactores eléctricos.

Tecnología de capas e intercambiadores de calor

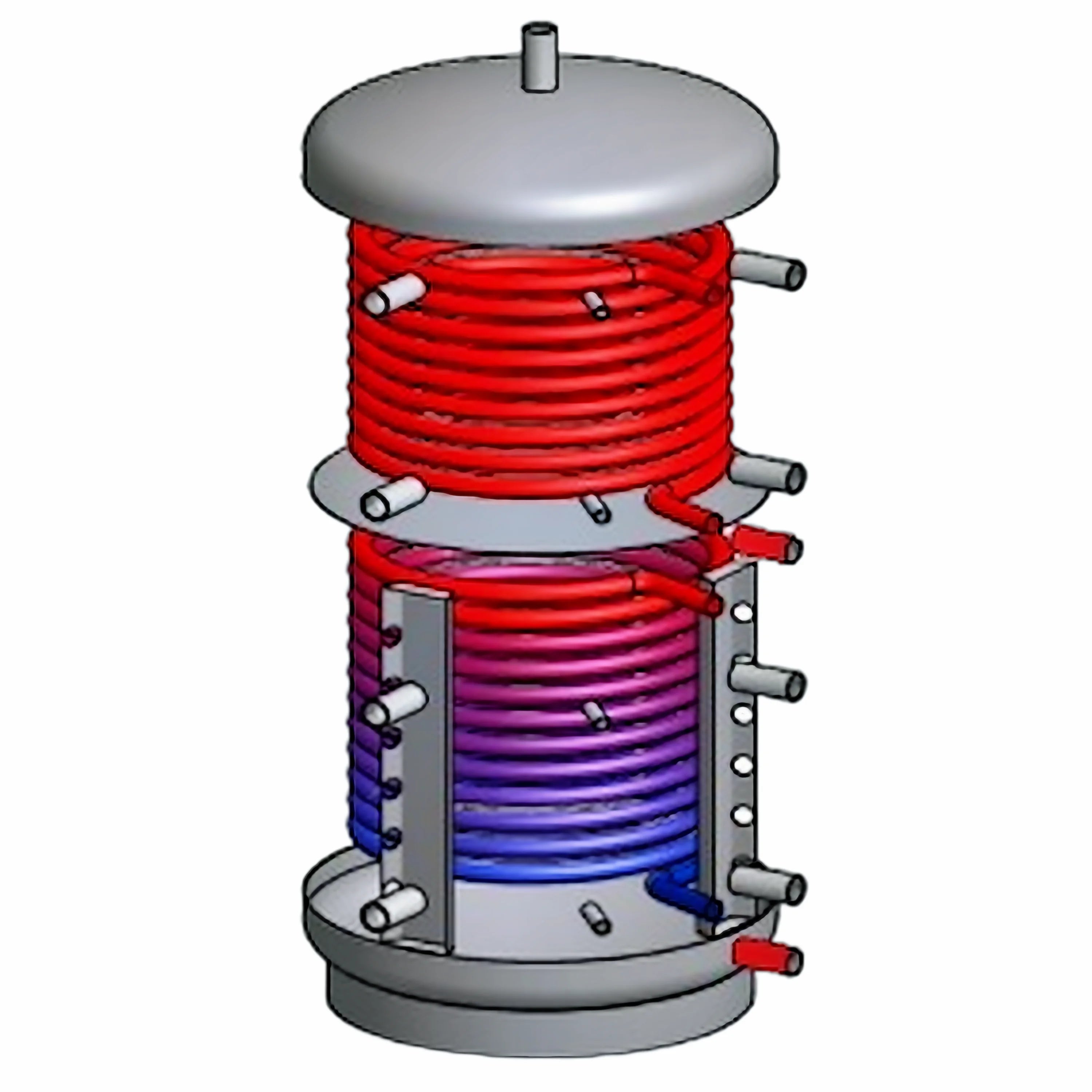

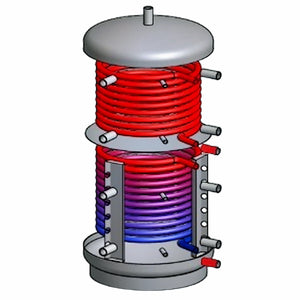

Para mejorar la estratificación, se integran canales y una placa de estratificación en el acumulador. Estas medidas garantizan que el caudal de retorno de los circuitos de calefacción se dirija de forma precisa y que las zonas de temperatura estén claramente separadas.

Los intercambiadores de calor de tubos lisos integrados en la parte superior e inferior permiten el uso simultáneo y eficiente de sistemas solares térmicos y de calefacción, aumentando así la flexibilidad del sistema.

Conexiones y montaje

El acoplamiento en ángulo de 90° facilita el montaje y simplifica la conexión eléctrica e hidráulica de múltiples tanques de almacenamiento intermedio. Esto simplifica considerablemente la instalación en sistemas complejos.

La sencilla instalación se ve reforzada por la construcción robusta y las conexiones previstas para cartuchos de calentamiento eléctricos, de modo que la instalación posterior también es posible sin complicaciones.

Descripción general de las opciones de aislamiento

El tanque de almacenamiento está disponible en varias versiones de aislamiento: EPS de 100 mm (clase de eficiencia C), EPS AirPor® de 130 mm (clase de eficiencia B) y espuma superrígida de PU de 150 mm (clase de eficiencia A) para tanques de almacenamiento de 600 a 1000 litros. Cada versión incluye una carcasa de plástico y una junta de sellado a juego.

Aislamiento gris EPS AirPor®

El aislamiento EPS AirPor® combina espuma de poliestireno con nanopartículas de grafito, lo que aumenta la reflexión térmica y reduce la pérdida de calor. Entre sus características más comunes se incluyen una pérdida de calor hasta un 30 % menor en comparación con el aislamiento convencional y una conductividad térmica de 0,0316 W/mK según la norma DIN EN 12667.

El aislamiento es ligero, estable, 100 % reciclable y de rápida instalación. La clase de eficiencia B se consigue con un espesor de aislamiento de 130 mm (110 mm de EPS + 20 mm de vellón) y 150 mm de aislamiento de cubierta; la clase de eficiencia C corresponde a un espesor de aislamiento de 100 mm (80 mm de EPS + 20 mm de vellón) y 100 mm de aislamiento de cubierta.

Aislamiento de espuma súper rígida de PU

El aislamiento de espuma superrígida de PU ofrece excelentes propiedades aislantes con una conductividad térmica de 0,023 W/mK según DIN EN 12667. El diseño incluye 150 mm de PU más 10 mm de laminado de vellón fotovoltaico y una cubierta de PS gris plateado (RAL 9006) con un bloque de terminales.

El aislamiento es desmontable, lo que facilita su instalación en cualquier condición de temperatura. El laminado de vellón reduce las pérdidas por convección en la pared, la tapa y las fundas del contenedor; la solución es ecológica, hipoalergénica y reciclable.

Ventajas &Áreas de aplicación

El SPSRR combina una construcción robusta, una tecnología de capas eficiente y opciones de aislamiento flexibles para reducir los costos operativos y aumentar la eficiencia del sistema. Sus intercambiadores de calor soldados permanentemente y sus conexiones optimizadas lo convierten en una opción atractiva para nuevas construcciones y renovaciones.

Los campos de aplicación típicos son los sistemas de calefacción, los sistemas de combustible sólido, los sistemas solares térmicos y las plantas combinadas de calor y energía, donde se requiere una clara estratificación de la temperatura, bajas pérdidas de calor y una construcción duradera.

Volumen de suministro

• Tanque de almacenamiento estratificado con 2 intercambiadores de calor a su elección
• incluido el aislamiento seleccionado
• Asamblea &instrucciones de funcionamiento del amplificador
