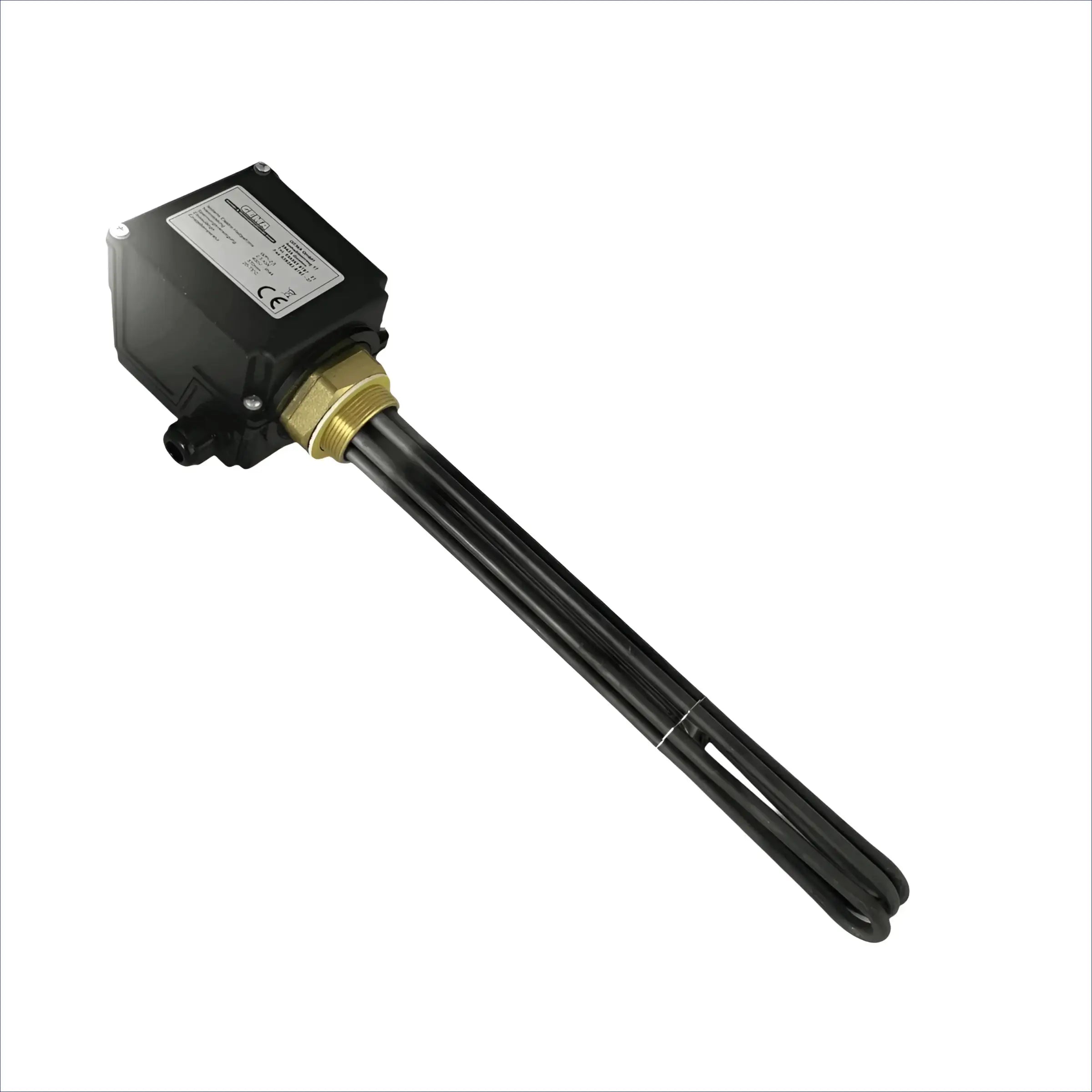

Elektroheizstab | Bâton de chauffage | Cartouche de chauffage 2,5 à 9 kW AG 1½ "

Cartouche chauffante à élément chauffant 2,5–9 kW avec séparation isolante pour stockage tampon

Présentation du produit

L'élément chauffant électrique est une cartouche chauffante puissante et isolante, idéale pour les ballons tampons, les réservoirs d'eau potable et les ballons solaires émaillés. Doté d'un filetage extérieur de 1½", il est facile à installer et s'intègre parfaitement aux systèmes existants.

Structure et fonctionnalité

L'élément chauffant est constitué d'une gaine tubulaire résistante à la corrosion (Incoloy 825), garantissant une fiabilité maximale même en fonctionnement continu. L'isolation prévient efficacement la corrosion galvanique dans le réservoir de stockage.

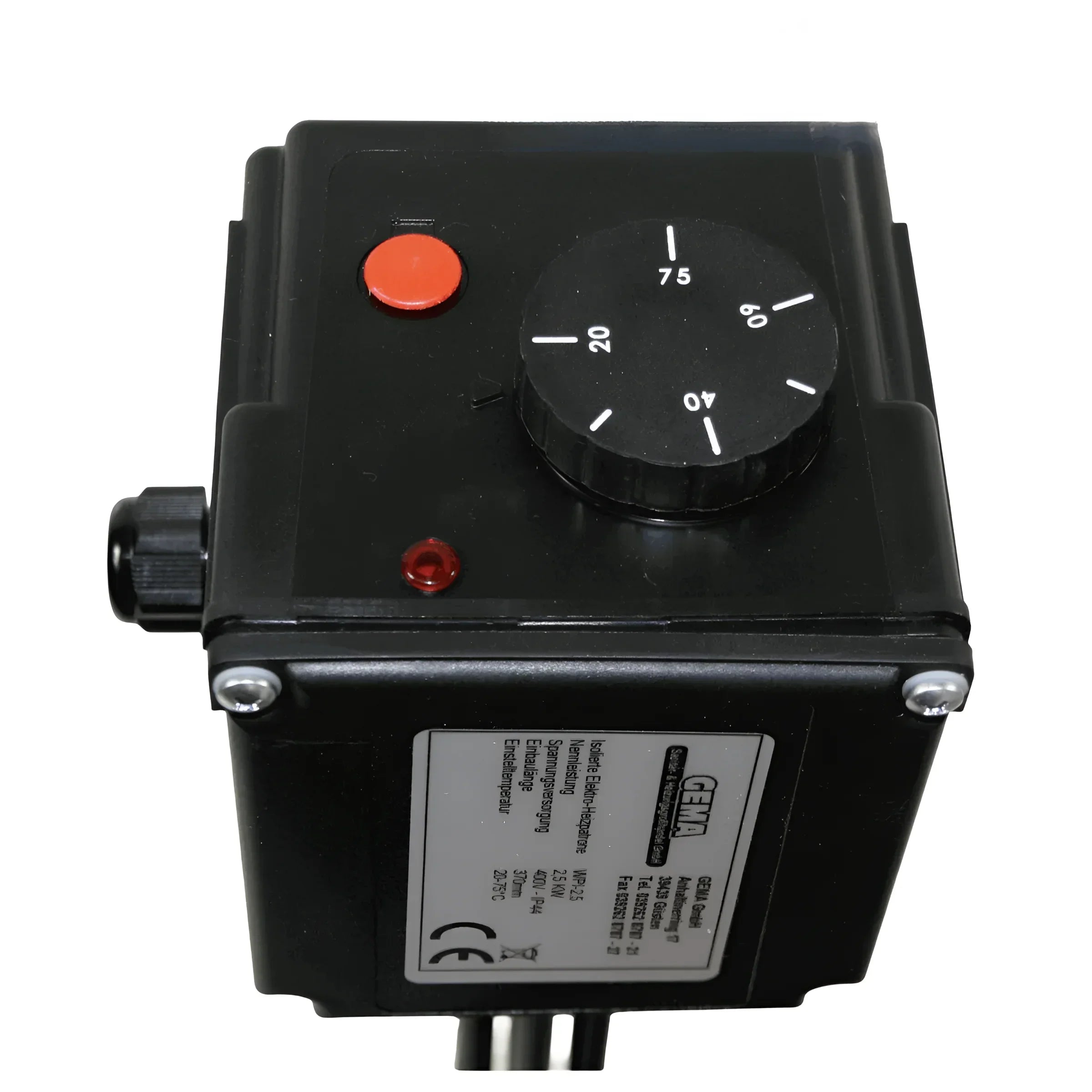

Un thermostat réglable en continu permet de choisir la température entre 30 °C et 75 °C. Le limiteur de température de sécurité intégré (STB) intervient automatiquement à 98 °C, protégeant ainsi contre la surchauffe.

Domaines d'application

Cet élément chauffant est universellement applicable, des réservoirs tampons et réservoirs d'eau potable aux réservoirs de stockage en acier émaillé des systèmes solaires et de chauffage. Il peut également être facilement intégré comme chauffage d'appoint pour les systèmes photovoltaïques.

Avantages en un coup d'œil

Grâce à l'alliage Incoloy 825 de haute qualité, la cartouche chauffante offre une excellente résistance à la corrosion et une longue durée de vie. L'isolation garantit également un fonctionnement sûr, sans réactions électrochimiques dans le réservoir.

Doté d'un thermostat réglable en continu et d'un limiteur de température de sécurité fixe, l'appareil offre une grande flexibilité et une protection maximale contre la surchauffe.

Instructions de montage

L'installation s'effectue via le raccord fileté mâle 1½". Assurez-vous d'une longueur d'installation et d'un diamètre de réservoir appropriés pour garantir un transfert de chaleur sûr et efficace.

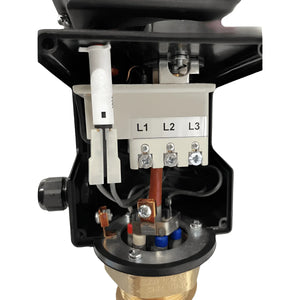

Avant la mise en service, vous devez vérifier si le limiteur de température de sécurité fonctionne correctement et si toutes les connexions électriques ont été effectuées correctement.

Données techniques

• Connexion : 1½" AG
• Puissance de sortie : 2,5 kW, 3,0 kW, 4,5 kW, 6,0 kW, 7,5 kW, 9,0 kW

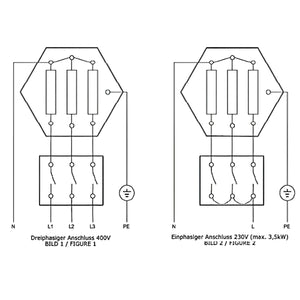

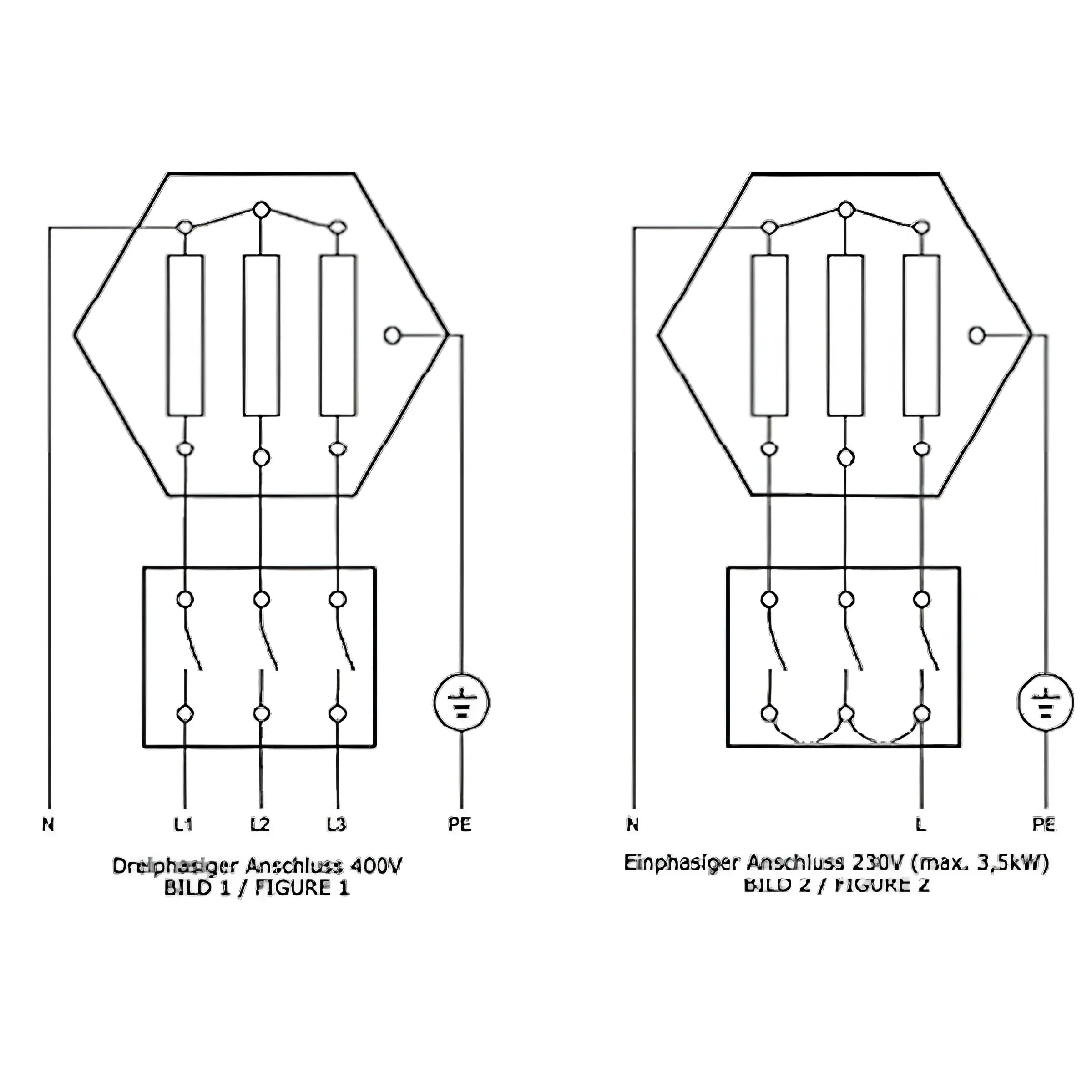

• Tension de fonctionnement : 3~400 V
• Longueurs d'installation :
  2,5 kW → 370 mm, 3,0 kW → 390 mm, 4,5 kW → 470 mm,
  6,0 kW → 560 mm, 7,5 kW → 650 mm, 9,0 kW → 720 mm
• Longueur non chauffée : 120 mm à partir de la surface d'étanchéité
• Classe de protection : IP54
• Matériau de la tête de vis : laiton
• Matériau du boîtier : plastique ABS

Contenu de la livraison

• 1 x élément chauffant
• 1 x joint plat
• Assemblée & Mode d'emploi

Télécharger

• Fiche de données
• Mode d'emploi
