Šildymo vandens buferinis bakas su karšto vandens šildymu WGJ-BN INOX SOLAR

Struktūra ir numatytas naudojimas

WGJ-BN INOX SOLAR yra kombinuota buferinė vandens šildymo ir karšto vandens ruošimo talpykla su integruotu nerūdijančio plieno šildymo spirale kaip šilumokaičiu. Ji sukurta integravimui į centrinio šildymo sistemas su katilais, šilumos siurbliais arba saulės šilumos naudojimui ir leidžia tiek kaupti šildymo energiją, tiek nuolat šildyti geriamąjį vandenį.

Viduje yra du atskiri šildymo ritinėliai: vienas iš juodo plieninio vamzdžio, skirtas papildomam šilumos šaltiniui (pvz., saulės kolektoriams), ir nerūdijančio plieno gofruoto vamzdžio ritinėlis, skirtas efektyviam karšto vandens šildymui, kuris taip pat leidžia įrenginiui veikti kaip momentiniam vandens šildytuvui. Didžiausias akumuliacinės talpos darbinis slėgis yra 0,3 MPa.

Techninės savybės

Bako korpusas pagamintas iš juodo lakštinio plieno ir yra termiškai izoliuotas 100 mm storio polistireninio putplasčio sluoksniu; ši izoliacija yra nuimama ir apsaugota laminato apvalkalu. Nerūdijančio plieno gyvatukas užtikrina didelį šilumos perdavimo paviršių ir greitą buitinio vandens pašildymą.

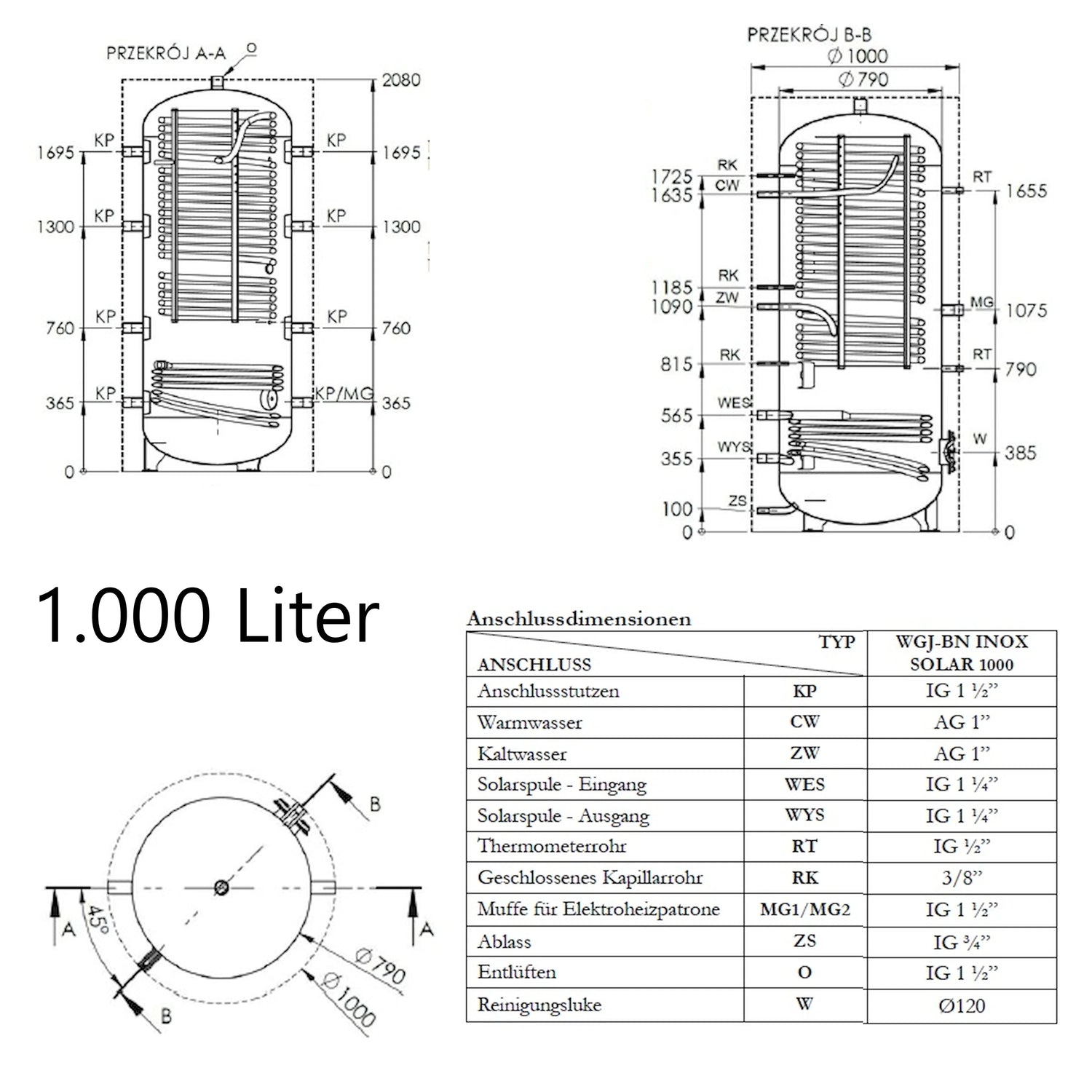

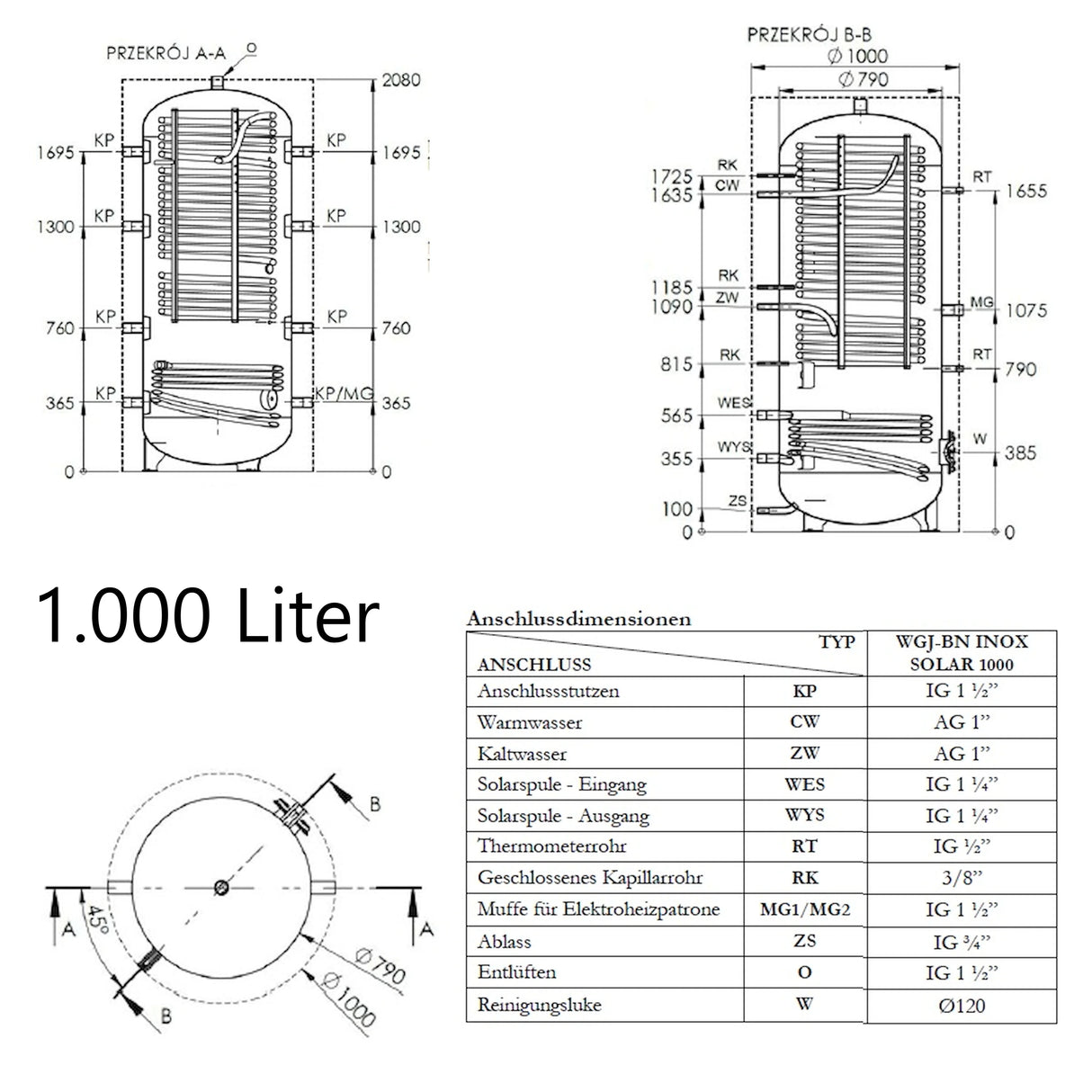

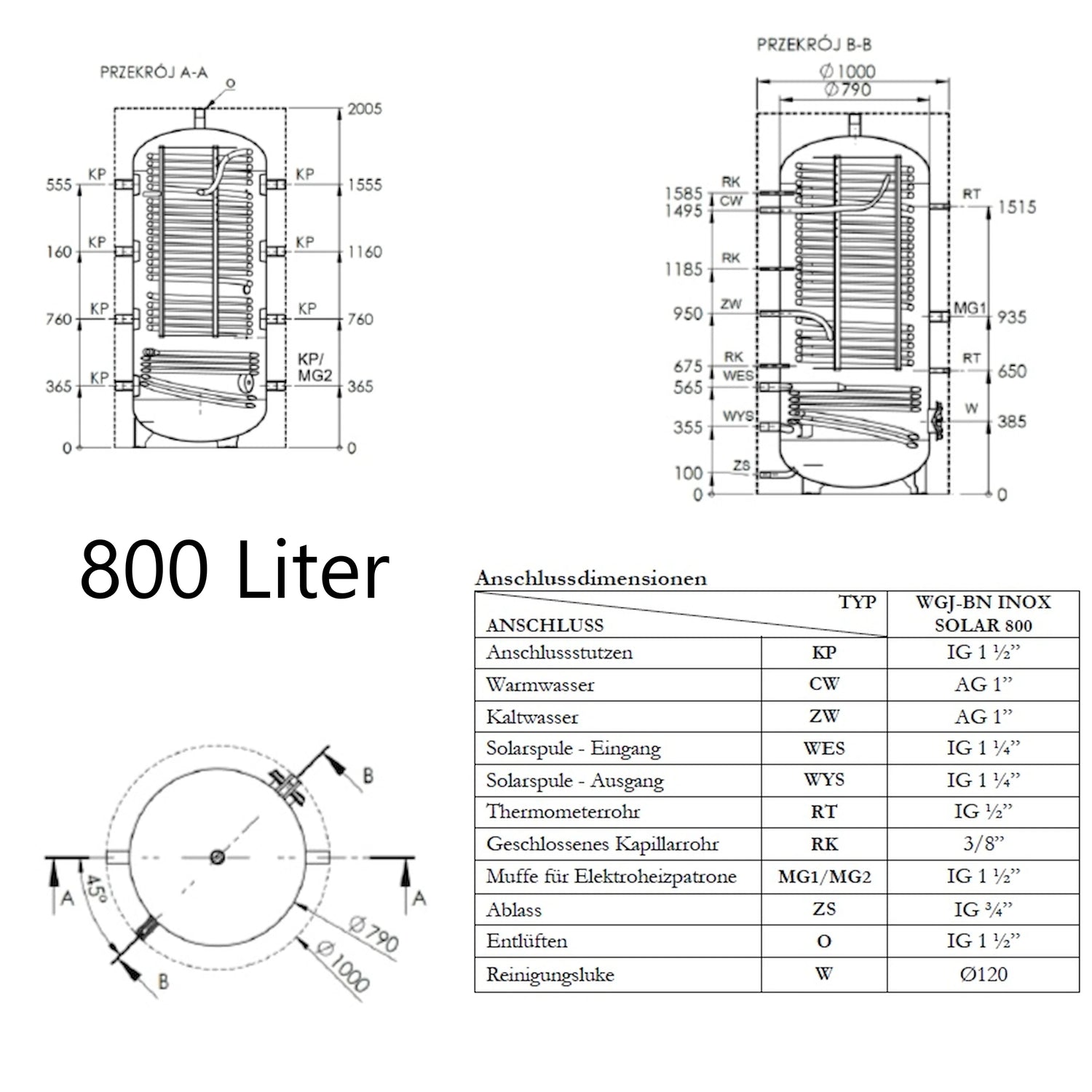

Funkcionalumui išplėsti galima naudoti ZUG „ELEKTROMET“ EJK 1500 ÷ 9000 tipo elektra šildomas kasetes. Konstrukciją ir matmenis galite rasti gamintojo specifikacijose; jungtys ir tvirtinimo taškai turi būti atliekami pagal korpuso žymėjimus.

Saugos ir surinkimo instrukcijos

Šildymo rezervuarą uždarose šildymo sistemose galima eksploatuoti tik kartu su veikiančiu apsauginiu vožtuvu. Šildymo vandens grįžtamojoje linijoje turi būti įrengtas apsauginis vožtuvas, kurio maksimalus atsidarymo slėgis yra 0,3 MPa; šis vožtuvas apsaugo nuo per didelio slėgio padidėjimo šildymo kontūre.

Šalto vandens įleidimo angoje į nerūdijančio plieno gyvatuką ir saulės energijos sistemos įleidimo angoje turi būti įrengtas apsauginis vožtuvas, kurio vardinis atsidarymo slėgis yra 0,67 MPa (6,7 baro). Tarp apsauginio vožtuvo ir kaupiamojo bako negalima įrengti uždaromųjų vožtuvų, o apsauginio vožtuvo išleidimo anga neturi būti užblokuota ar užblokuota.

Rekomenduojami papildomi komponentai

Siekiant pailginti rezervuaro tarnavimo laiką ir užtikrinti sklandų apsauginio vožtuvo veikimą, gamintojas rekomenduoja šalto vandens įleidimo angoje tiesiai prieš apsauginį vožtuvą naudoti mechanines filtrų sistemas (pvz., vyniojamuosius filtrus). Šie filtrai pašalina kietas priemaišas, tokias kaip smėlis, korozijos dalelės ar dumblas.

Garantiniu laikotarpiu leidžiama naudoti tik elektrinius pagalbinius šildytuvus su izoliuotais kaitinimo elementais; šį reikalavimą atitinka „ELEKTROMET“ EJK serijos šildytuvai. Visi pagalbiniai komponentai turi būti sumontuoti pagal atitinkamas gamintojo instrukcijas.

Priežiūra ir eksploatavimas

Apsauginio vožtuvo veikimas turi būti tikrinamas bent kartą per mėnesį ir visada prieš kiekvieną paleidimą po eksploatavimo nutraukimo. Prieš atliekant bet kokius techninės priežiūros ar remonto darbus, atitinkamos sistemos turi būti išjungtos ir apsaugotos pagal saugos taisykles.

Vandens rezervuaro ir instaliacijos remontą gali atlikti tik kvalifikuoti specialistai. Reguliari patikra ir tinkama priežiūra padidina įrenginio eksploatavimo patikimumą ir tarnavimo laiką.

Šildymo kasetės montavimas

Garantiniu laikotarpiu galima naudoti tik elektra šildomas kasetes su izoliuotais kaitinimo elementais. Rekomenduojami ELEKTROMET EJK kasetiniai šildytuvai (EJK 1500 ÷ 9000 tipo). Montavimas ir elektros prijungimas turi būti atliekami pagal gamintojo specifikacijas ir taikomus standartus.

Taikymo sritys ir privalumai

„WGJ-BN INOX SOLAR“ tinka gyvenamiesiems ir komerciniams objektams, kuriuose pageidaujama naudoti buferinę šildymo sistemų ir karšto vandens ruošimo pagal poreikį derinį. Jis ypač naudingas naudojant sistemose su saulės kolektoriais, šilumos siurbliais arba įprastais katilais.

Didelis šilumos mainų paviršius, kompaktiškas dizainas ir gera šilumos izoliacija užtikrina greitą šilumos tiekimą ir energijos vartojimo efektyvumą. Nerūdijančio plieno šilumokaitis užtikrina higienišką buitinio vandens šildymą be tiesioginio kaupimo ilgą laiką, taip sumažinant legionelių riziką.

Techniniai duomenys

Pristatymo apimtis

• Higienos sandėliavimas 800 arba 1000 litrų
• 100 mm A izoliacija (nuimamos 2 pusės)
• Asamblėja &Naudojimo instrukcijos
