Filtro de retrolavagem com redutor de pressão SYR

Filtro de retrolavagem SYR DN 20

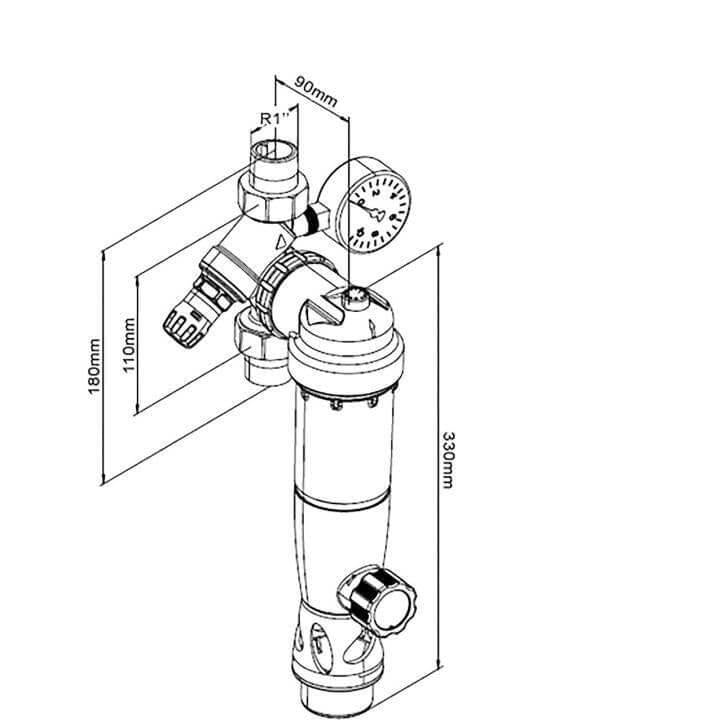

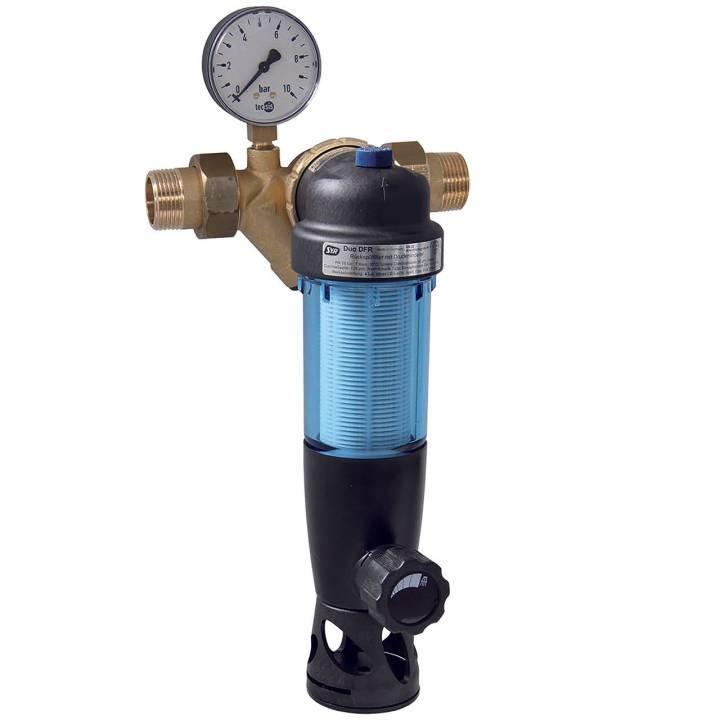

SYR DUO DFR, filtro de retrolavagem com redutor de pressão e manômetro. Pressão de saída ajustável de 1,5 a 6 bar. Predefinição de fábrica: 4 bar.
Filtro de retrolavagem com flange de conexão totalmente giratória. Aprovado pela DIN-DVGW, testado quanto à insonorização Classe 1.

O Duo FR é o filtro de entrada da linha SYR. É utilizado como filtro para instalações de água potável, de acordo com a norma DIN 1988. A instalação é feita através do flange de conexão integrado totalmente giratório. O Duo FR funciona em todas as posições de instalação. Seu design compacto também o torna adequado para a proteção de aparelhos individuais (lava-louças, aquecedores de água potável, etc.).

O Duo FR foi projetado como um filtro de retrolavagem manual com tamanho de conexão DN 20. O filtro em formato de cascata é feito de plástico.

Área de aplicação do filtro de retrolavagem

O Duo DFR é o filtro básico da linha SYR. É utilizado como filtro para instalações de água potável, de acordo com a norma DIN 1988. A instalação é feita através do flange de conexão integrado totalmente giratório. O Duo DFR funciona em todas as posições de instalação. Seu design compacto também o torna adequado para a proteção de aparelhos individuais (lava-louças, aquecedores de água potável, etc.).

Execução

O Duo DFR foi projetado como um filtro de retrolavagem manual com conexões de DN 20 a DN 25. O redutor de pressão integrado protege a instalação contra pressões excessivamente altas ou picos de pressão. O inserto filtrante em formato de cascata é feito de plástico.

Materiais

O copo do filtro é feito de plástico resistente a impactos, e o elemento filtrante também é feito de plástico. As vedações dos anéis são feitas de fibra sem amianto. Todos os materiais utilizados atendem aos padrões de engenharia reconhecidos. As peças plásticas e os elastômeros que entram em contato com a água atendem às recomendações KTW do Departamento Federal de Saúde.

Instalação

A norma DIN 1988 geralmente exige a instalação de filtros em instalações de água potável para proteção contra corrosão. Para uso centralizado como filtro de água doméstico, o filtro Duo DFR deve ser instalado em um local de fácil acesso, diretamente atrás do sistema de hidrômetro.

Dados técnicos:

Pressão de operação: mín. 2 bar, máx. 16 bar

Temperatura de operação: máx. 30 °C

Posição de instalação: qualquer eixo principal do filtro vertical

Médio: água potável

Largura da passagem: inferior: 90 µm, superior: 125 µm

Taxa de fluxo: DN 20: 2,3 m³/h a 1,1 bar ?p

Nº ABP: DN 20: P-IX 6738/l

DVGW No.: NW-9311BR0129

Conjunto

Antes da instalação, a tubulação deve ser completamente lavada. O primeiro abastecimento do sistema de água potável deve ser feito com água filtrada (DIN 1988, Parte 2). O filtro deve ser posicionado verticalmente em relação ao seu eixo principal. O filtro é instalado na tubulação sem tensão, levando em consideração a direção do fluxo (seta na carcaça).

manutenção

A manutenção necessária é indicada por um indicador de manutenção na parte superior do filtro. No entanto, a norma DIN 1988 exige a retrolavagem do filtro pelo menos a cada dois meses. Não são necessárias ferramentas especiais para a manutenção do Duo DFR. Para a manutenção do filtro, abra a válvula de esfera e gire a base do filtro 2 a 3 voltas para a esquerda ou direita. Em seguida, feche a válvula de esfera novamente. O abastecimento de água continua com água filtrada, mesmo durante a retrolavagem. Flange de conexão totalmente rotativa.
