100litrová nádrž na pitnou vodu s ORW1 Topné těleso 2kW

Zásobník teplé vody ETWS o objemu 100 litrů – Centrální zásobník teplé vody s integrovaným výměníkem tepla

Popis produktu

Zásobník teplé vody ETWS s objemem 100 litrů zajišťuje spolehlivý a centralizovaný ohřev teplé vody pro domácnosti a malé firmy. Vysoce účinný vnitřní výměník tepla přenáší tepelnou energii ze solárního termického systému nebo kotle do pitné vody, čímž zajišťuje nepřetržitou dodávku teplé vody.

Pro dodatečnou montáž je nutné připojit 1 1/2" K dispozici je elektrický topný článek, který umožňuje snadnou kombinaci systému s fotovoltaickým nebo elektrickým doplňkovým ohřevem. Kompaktní konstrukce s vysoce kvalitní tepelnou izolací zajišťuje nízké tepelné ztráty a vysokou provozní spolehlivost.

Výhody

Zásobník nabízí vynikající poměr ceny a kvality a vysoký komfort ohřevu teplé vody pro objem přibližně 100 až 180 litrů. Jeho všestrannost a kompatibilita s kotly na tuhá paliva, pelety nebo solárními termickými systémy je ideální pro moderní topné systémy.

Mezi další výhody patří integrované cirkulační připojení, velká hořčíková obětní anoda pro dodatečnou ochranu proti korozi a hustě pěnová polyuretanová tepelná izolace, která minimalizuje energetické ztráty. Vysoce účinný výměník tepla a robustní konstrukce zajišťují dlouhodobě stabilní provoz.

Technické údaje

Objem: 100 litrů; Plocha výměníku tepla: 1,2 m²; Kapacita výměníku tepla: 5,27 litru. Připojení: Přívod/zpátečka topení 3/4" AG, Přívod/Vratka užitkové vody 3/4" AG, Náklad 3/4" AG; Připojení hořčíkové anody 1 1/4" IG; Připojení pro elektrické vytápění 1 1/2" IG.

Tepelná izolace: polyuretanová pěna (PUR); Max. provozní teplota zásobníku 95 °C; Max. provozní tlak zásobníku/výměníku tepla 6 barů; Max. provozní teplota výměníku tepla 100 °C; Ztráta: 28 W. Rozměry (Ø x V) včetně izolace: 625 x 770 mm; Hmotnost prázdného zařízení: 64 kg.

Shromáždění && Připojení

Zásobník teplé vody je určen pro připojení ke kotlům, solárním termickým systémům a kombinovaným kotlům. Standardizované připojovací závity zjednodušují instalaci; při připojování dbejte na polohu přívodního, vratného a cirkulačního potrubí a také na určený otvor pro elektrické topné těleso.

Pro odbornou instalaci se doporučuje spolupráce s topenářem, zejména při integraci do stávajících systémů a při dodatečné montáži elektroinstalací. Těsnění a správné upevnění jsou nezbytné pro prevenci úniků.

Ochrana proti korozi && Životnost

Zásobní nádrž má vysoce kvalitní smaltovaný vnitřní povlak, který chrání pitnou vodu před kontaktní korozí. Velká hořčíková anoda navíc poskytuje aktivní ochranu proti korozi a výrazně prodlužuje životnost nádrže.

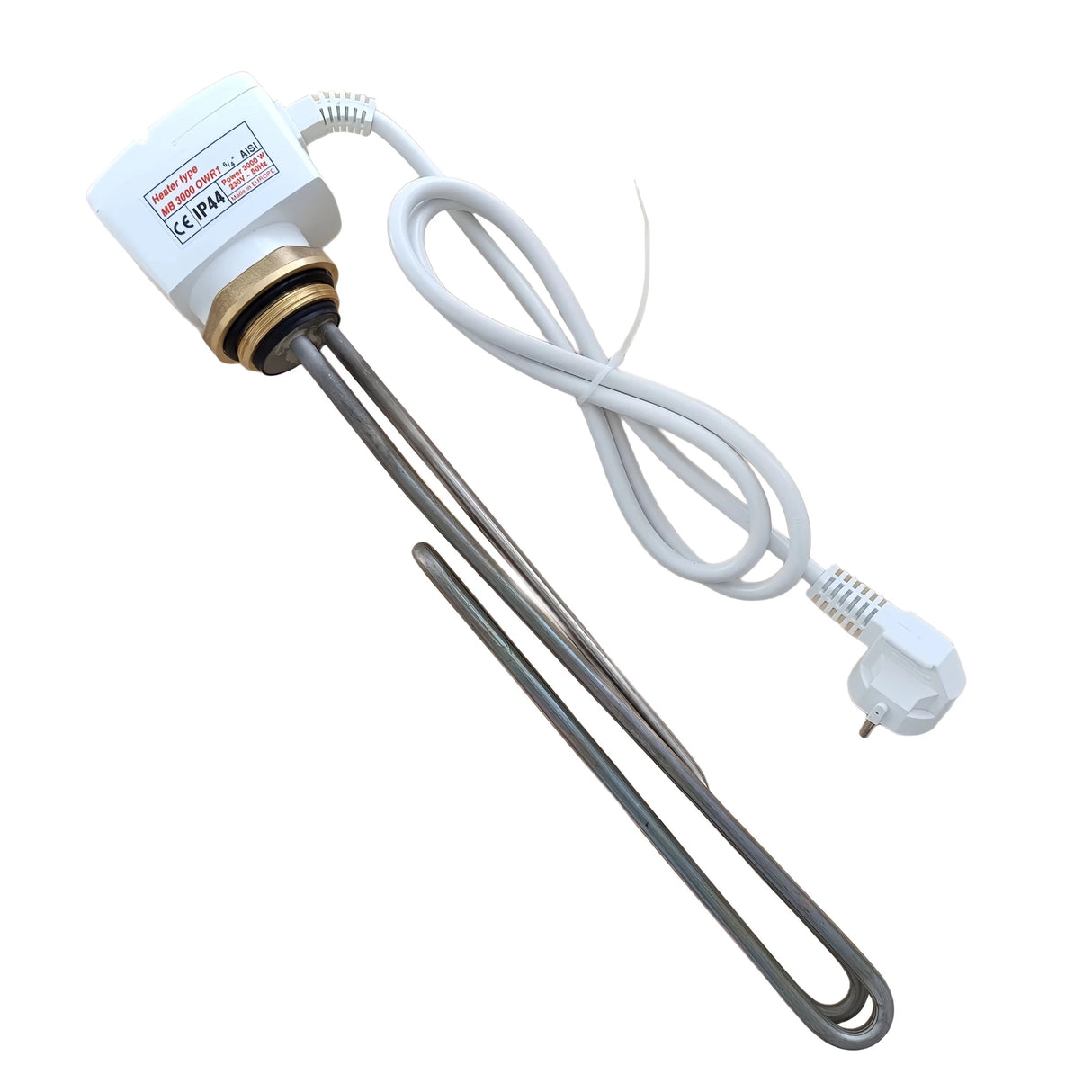

Topný článek OWR1 2 kW – Elektrický topný článek pro zásobníky teplé užitkové vody

Popis produktu

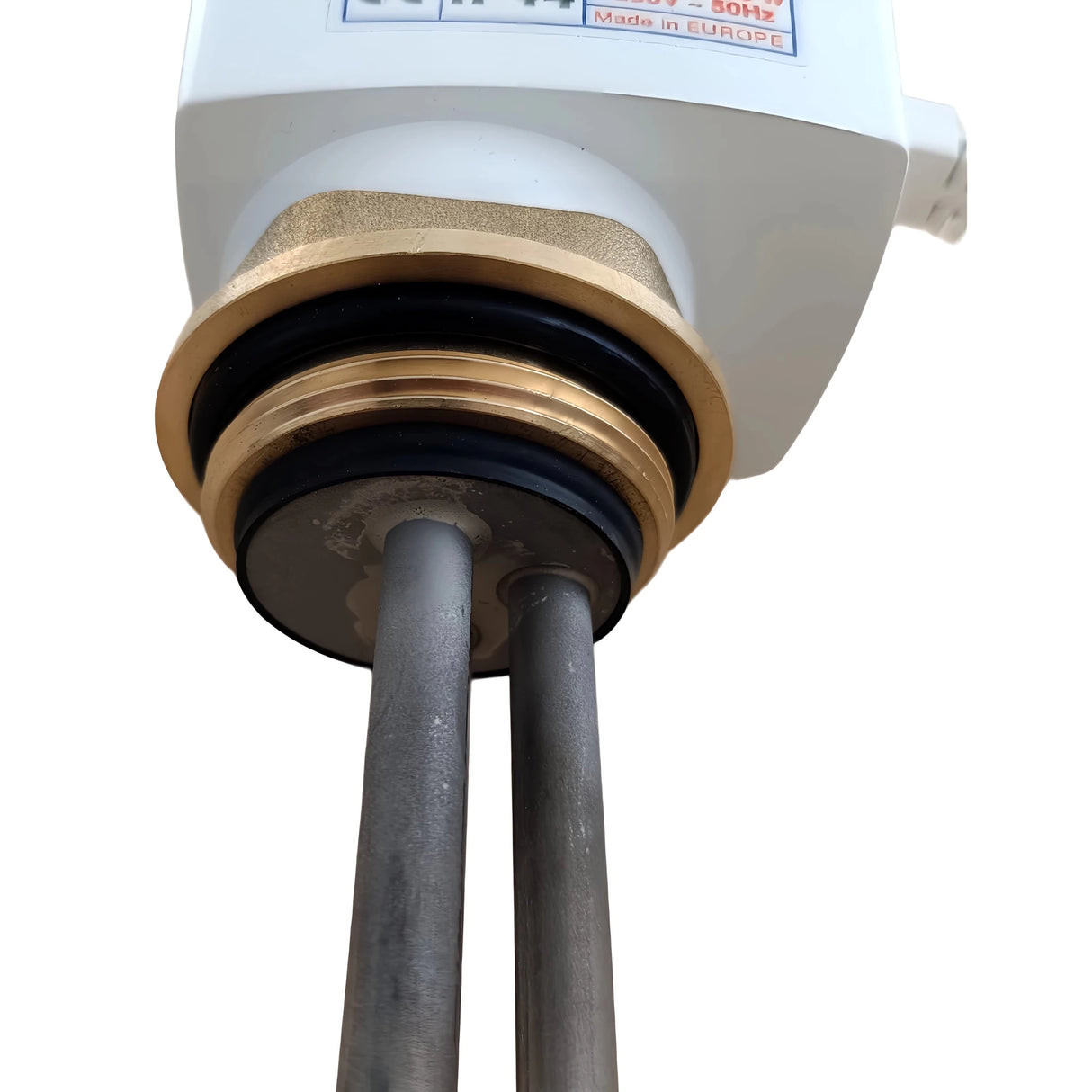

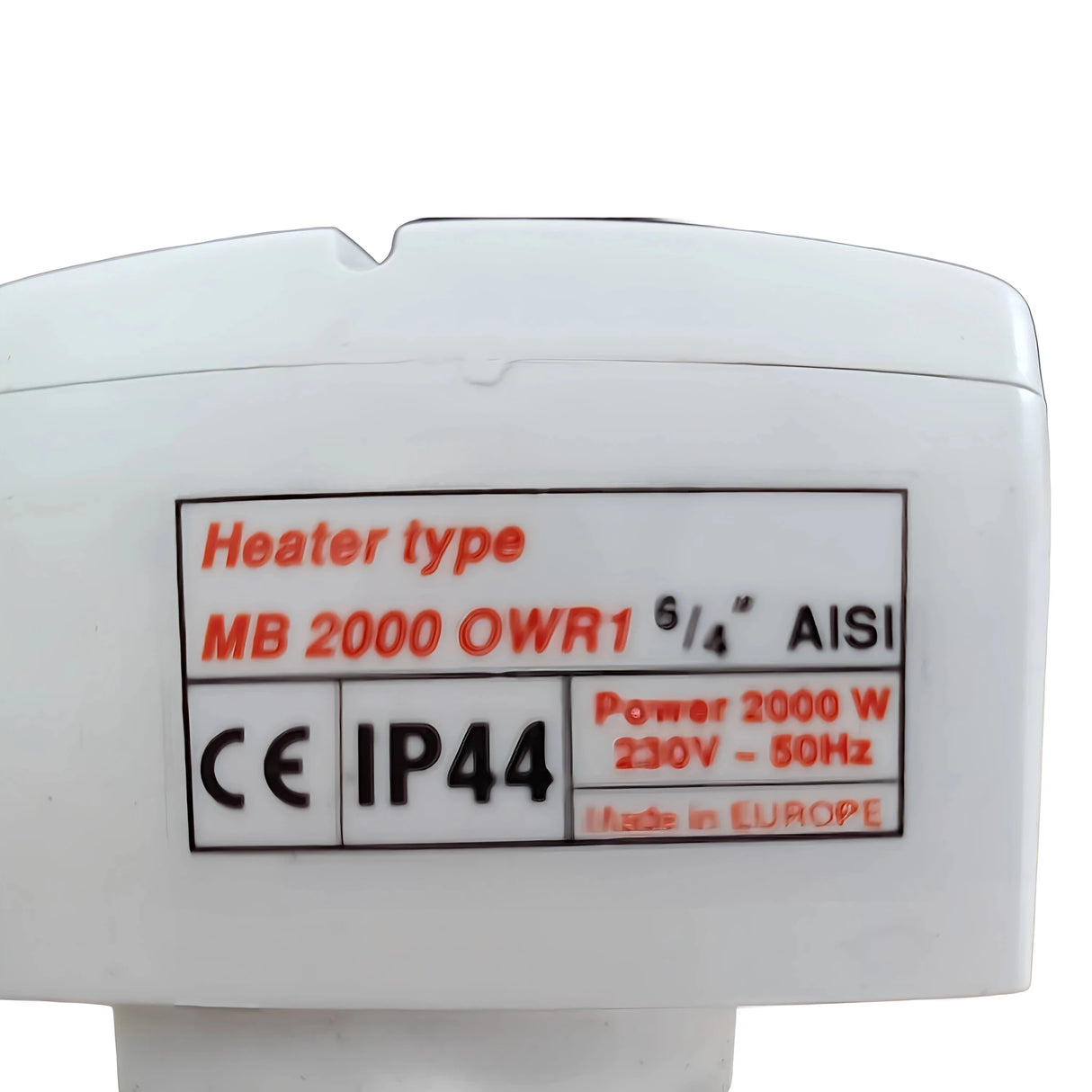

Topný článek OWR1 s výkonem 2 kW je kompaktní, robustní elektrický topný článek pro použití v zásobníkech teplé užitkové vody, kotlích a vyrovnávacích nádržích. Pracuje s napětím 230 V a má standardizovaný připojovací závit 1 1/2".2" vybavený.

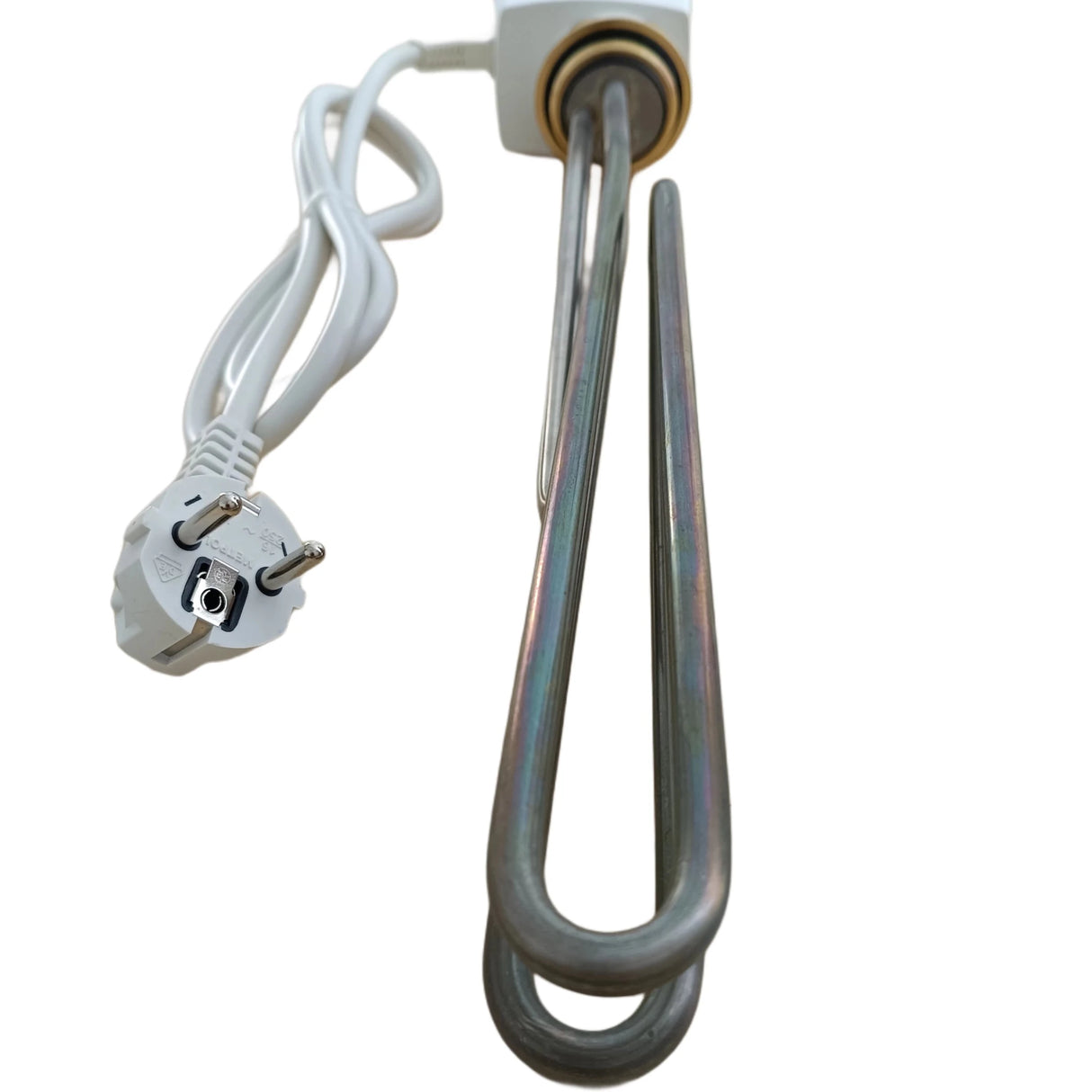

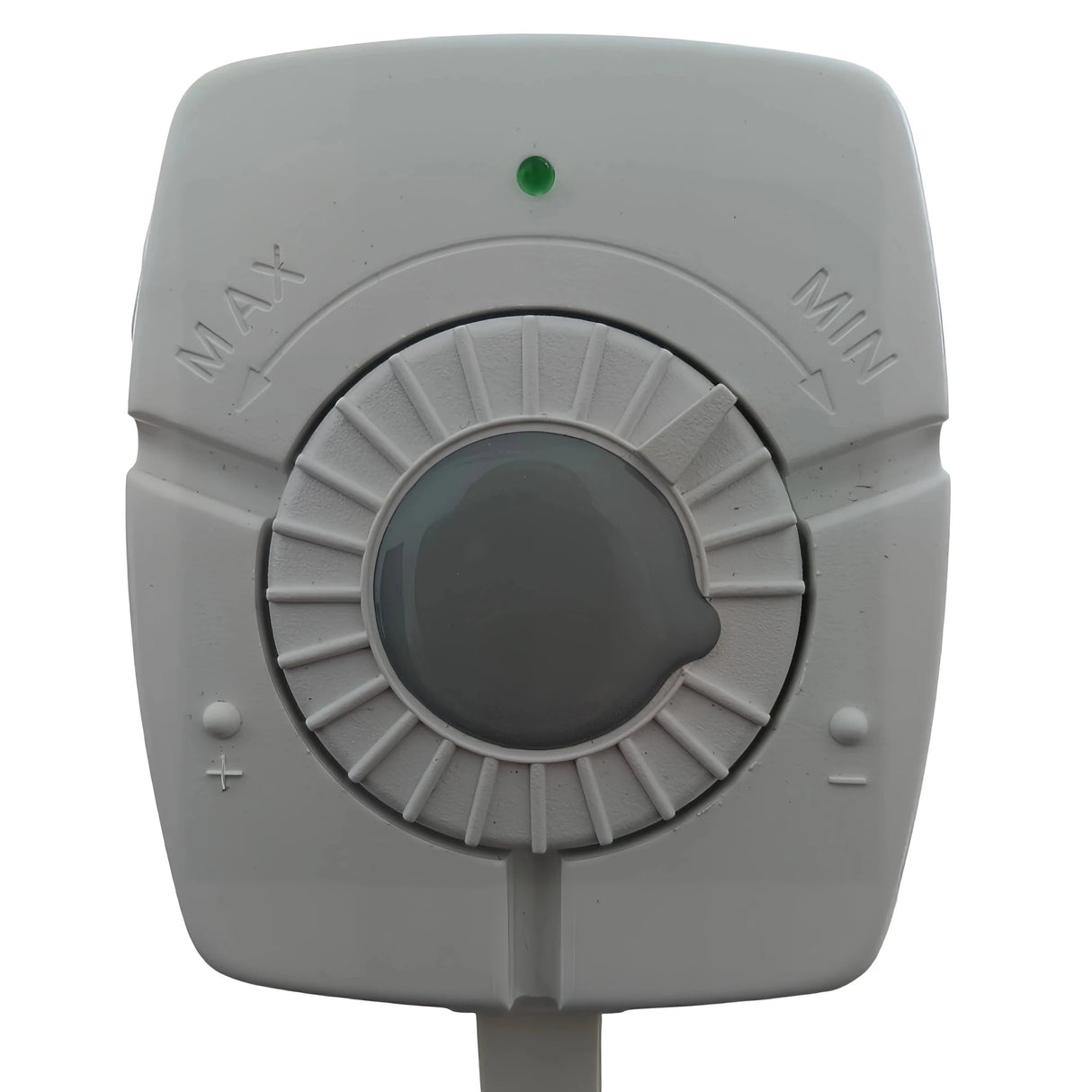

Horizontální instalační konstrukce a instalační délka 360 mm umožňují flexibilní možnosti použití. Externě montované ovládání umožňuje pohodlné nastavení cílové teploty a topné těleso je dodáváno se zástrčkou Schuko, takže není potřeba žádný další adaptér.

Technické údaje

Výkon: 2,0 kW; Napětí: 230 V; Připojovací závit: 1 1/2" AG; Instalační délka: 360 mm; Typ instalace: horizontální; Regulátor nastavitelný od cca 20 °C do cca70 °C; Bezpečnostní omezovač teploty: 85 °C.

Instalace &a montáž

Topné těleso lze rychle nainstalovat pomocí standardizovaného závitu. Před instalací je nutné spotřebič a zásobník odpojit od napájení a vyčistit instalační otvor. Správné utěsnění závitu je nezbytné, aby se zabránilo netěsnostem.

V případě jakýchkoli nejasností by měl instalaci provést kvalifikovaný elektrikář nebo instalatér topení, zejména z hlediska zajištění správného elektrického zapojení a uzemnění.

Zabezpečení &a provoz

Integrovaný bezpečnostní omezovač teploty na 85 °C chrání před přehřátím. Plynulé nastavení pomocí externího ovládání umožňuje teploty od přibližně 20 °C do 70 °C pro každodenní provoz. Před prováděním jakékoli údržby vždy odpojte napájení.

Oblasti použití && Výhody

OWR1 je ideální jako pomocný ohřívač pro malé až středně velké zásobníky, jako dodatečné řešení ve stávajících systémech nebo jako náhradní topný článek. Mezi jeho výhody patří snadná instalace, kompaktní konstrukce a plynulá regulace teploty, která umožňuje použití i ve stísněných prostorech.

Péče &a údržba

Pravidelné vizuální kontroly koroze a netěsností prodlužují životnost. Usazeniny vodního kamene mohou zhoršit topný výkon; v oblastech s tvrdou vodou se doporučují vhodná opatření k minimalizaci usazování vodního kamene. Elektrické zkoušky by měl v stanovených intervalech provádět kvalifikovaný elektrikář.

Rozsah dodávky && Kompatibilita

Topné těleso OWR1 je dodáváno s instalačním a provozním návodem a zástrčkou Schuko. Před nákupem zkontrolujte montážní délku, typ instalace (horizontální) a připojovací závit, abyste se ujistili o kompatibilitě s vaším zásobníkem. Náš zákaznický servis vám rád pomůže s jakýmikoli dotazy.

Technické údaje

Technické údaje pro zásobníky teplé vody

• Objem: 100 litrů
• Plocha tepelného výměníku: 1,2 m²
• Objem výměníku tepla: 5,27 litru
• Připojení přívodu a zpátečky topení: 3/4" AG
• Připojení přívodu a zpátečky teplé vody: 3/4" AG
• Připojení cirkulace: 3/4" AG
• Připojení hořčíkové anody: 1 1/4" IG
• Připojení pro elektrické vytápění: 1 1/2" IG
• Tepelná izolace: Polyuretanová pěna (PUR)
• Max. provozní teplota skladování 95 °C
• Maximální provozní tlak zásobníku/výměníku tepla: 6 barů
• Max. provozní teplota výměníku tepla 100 °C
• Ztráta: 28 wattů
• Rozměry s izolací (průměr x výška): 625 x 770 mm
• Hmotnost (prázdná): 64 kg

Technické údaje topného tělesa

• Externí regulátor od ~20°C až ~ cca 70 °C nastavitelný
• Připojovací závit: 1 1/2" AG
• Typ instalace: horizontální.
• Bezpečnostní omezovač teploty: 85 °C
• Výkon: 2,0 kW
• Napájení: 230V
• Instalační délka: 360 mm
• Snadná manipulace a montáž
• se zástrčkou Schuko

Rozsah dodávky

• Zásobník pitné vody 100 litrů
• Topné těleso 2 kW s 1 1/2" AG
• Návod k obsluze && Návod k montáži

Stáhnout

• Návod k obsluze zásobníku teplé vody
