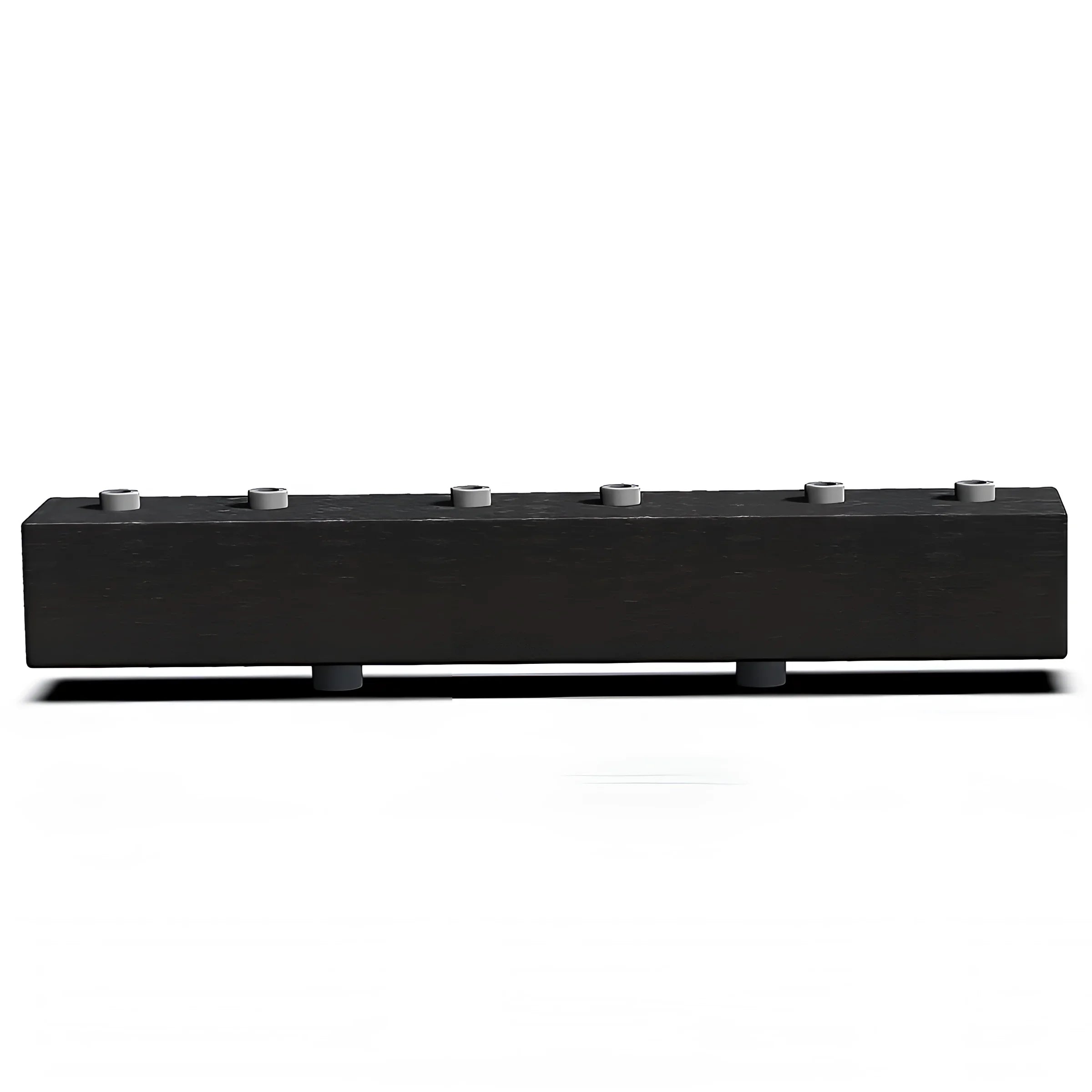

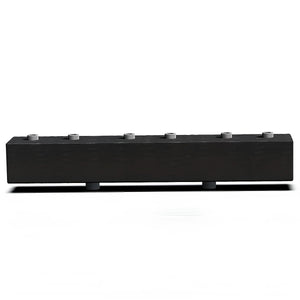

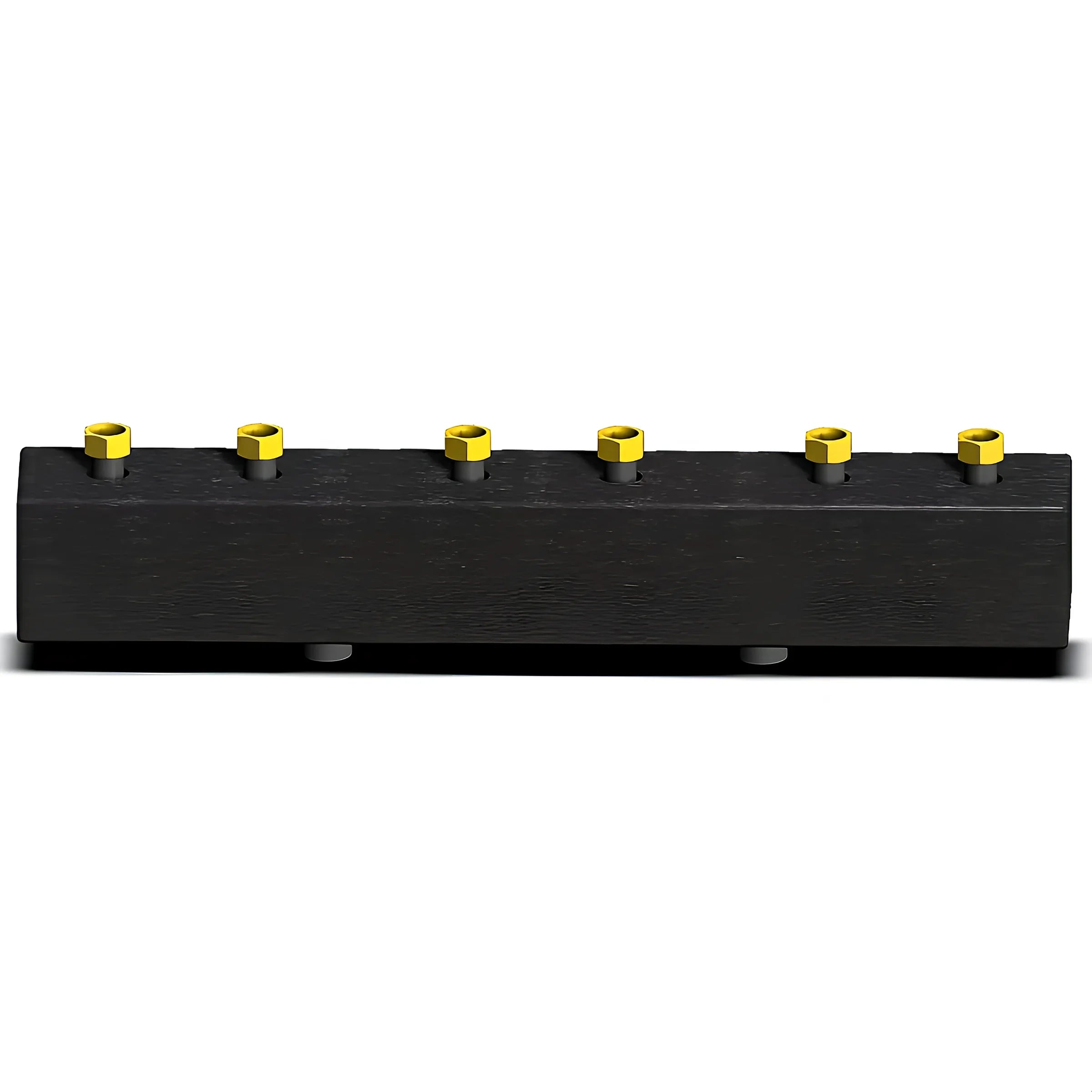

Barra de distribución 2 o 3 circuitos de calentamiento Sunex

Colector de circuito de calefacción Sunex: distribución eficiente del calor para su sistema de calefacción

Descripción general del producto

El colector de circuito de calefacción Sunex está especialmente diseñado para sistemas de calefacción central con radiadores, suelo radiante y sistemas mixtos. Permite una distribución fiable del agua de calefacción a dos o tres circuitos independientes, ofreciendo así opciones de aplicación flexibles en viviendas y locales comerciales.

Disponible en versiones de 2 circuitos DN20, 2 circuitos DN25, 3 circuitos DN20 y 3 circuitos DN25, así como con rosca externa (AG) para facilitar la conexión. Su robusta construcción y el aislamiento de EPP de alta calidad garantizan un rendimiento duradero y una mínima pérdida de calor.

Áreas de aplicación

Ideal para obra nueva y modernización: Ya sea con suelo radiante o radiadores, el distribuidor se adapta a su sistema y optimiza la distribución del calor. En sistemas mixtos con diferentes temperaturas de flujo, destaca por su control preciso.

El colector de circuito de calefacción Sunex también garantiza un confort constante en edificios comerciales como oficinas, consultorios médicos y talleres. Gracias a su amplia gama de modelos, se adapta a las necesidades individuales de rendimiento.

Construcción y materiales

El cuerpo principal del distribuidor está fabricado en acero de alta calidad, lo que garantiza un funcionamiento fiable incluso a altas temperaturas y presiones. Las tuercas son de latón y garantizan una conexión resistente a la corrosión.

Un aislamiento de EPP de 30 mm de espesor reduce la pérdida de calor y mejora la eficiencia del sistema. El montaje M8 permite un montaje en pared fácil y seguro sin necesidad de soportes adicionales.

Tecnología

Temperatura máxima de funcionamiento: 110 °C | Presión máxima de funcionamiento: 6 bar. Rangos de potencia de 29 kW (ΔT=20 K, 2 circuitos DN20) a 54 kW (ΔT=20 K, 2/3 circuitos DN25).

Caudales máximos: 1,2 m³/h para DN20 y 2,3 m³/h para DN25. Las dimensiones varían según el modelo, entre 193/137/552 mm y 193/140/862 mm (alto/profundidad/ancho), y el peso, entre 5,7 y 8,9 kg.

Montaje y conexión

Gracias a las claras marcas en los laterales de la caldera y del circuito de calefacción, las conexiones se realizan de forma rápida y precisa. El lateral de la caldera está equipado con AG. 1" o AG 5/4" Disponible, el lado del circuito de calefacción opcionalmente con IG 1", IG6/4" o AG 1".

Los herrajes de montaje incluidos facilitan el montaje en la pared. El fácil acceso a todas las conexiones facilita el mantenimiento y la limpieza.

Ventajas de un vistazo

El colector del circuito de calefacción Sunex combina una robusta construcción de acero, tuercas de latón resistentes a la corrosión y un eficaz aislamiento de EPP. Destaca por su alto rendimiento, fácil instalación y flexibles opciones de conexión.

Perfectamente adaptado a los sistemas de calefacción modernos, ofrece una distribución fiable del calor, reduce las pérdidas de energía y aumenta el confort habitable en cualquier edificio.

Datos técnicos

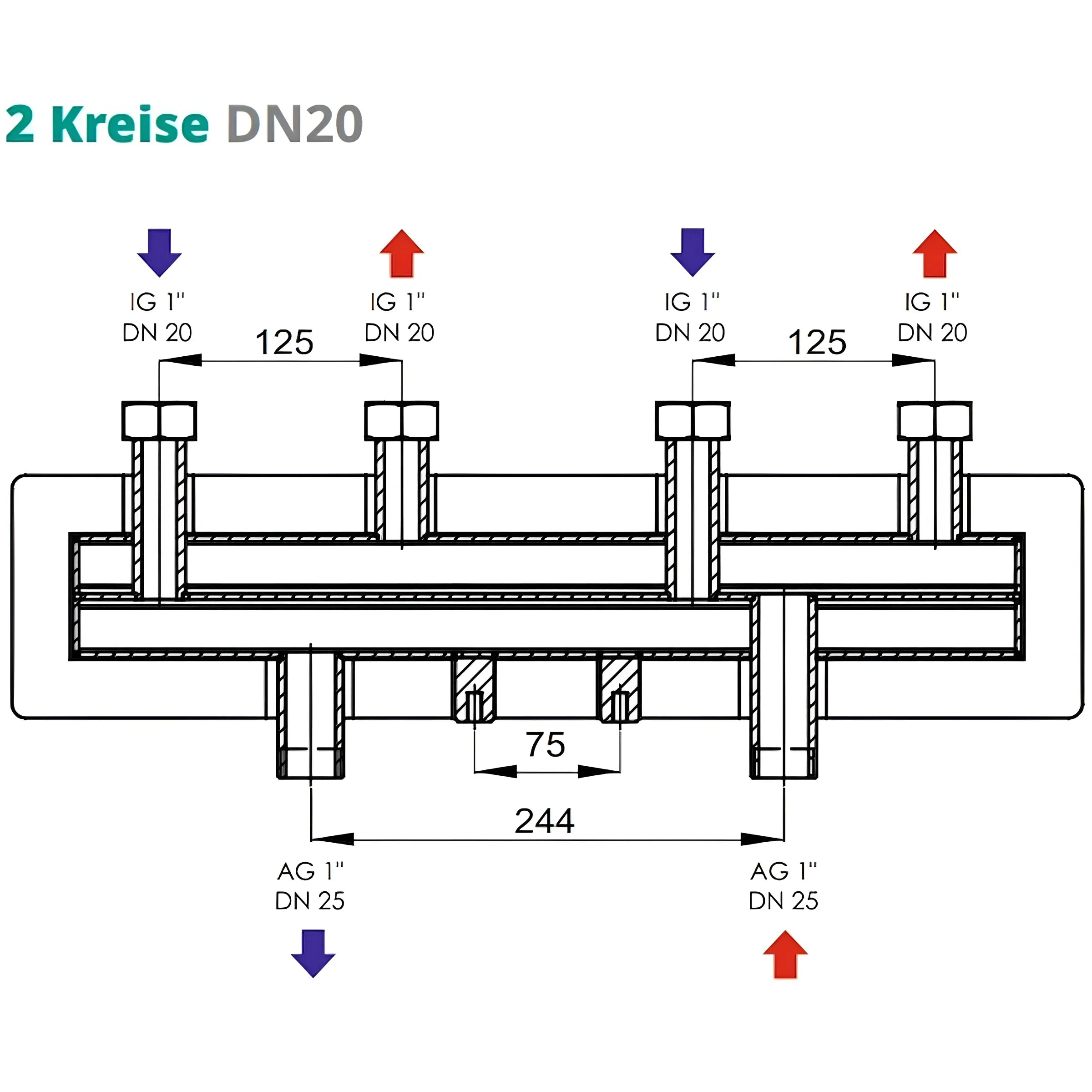

DN20 2 circuitos

• Material del distribuidor: acero
• Tuerca: Latón
• Aislamiento: EPP 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 137 x 552 mm
• Peso: 5,76 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• potencia máxima: 29 kW
• Caudal máximo: 1,2 m/h
• Conexión del lado de la caldera: 1" AG
• Conexión del circuito de calefacción: 1" Yo soy

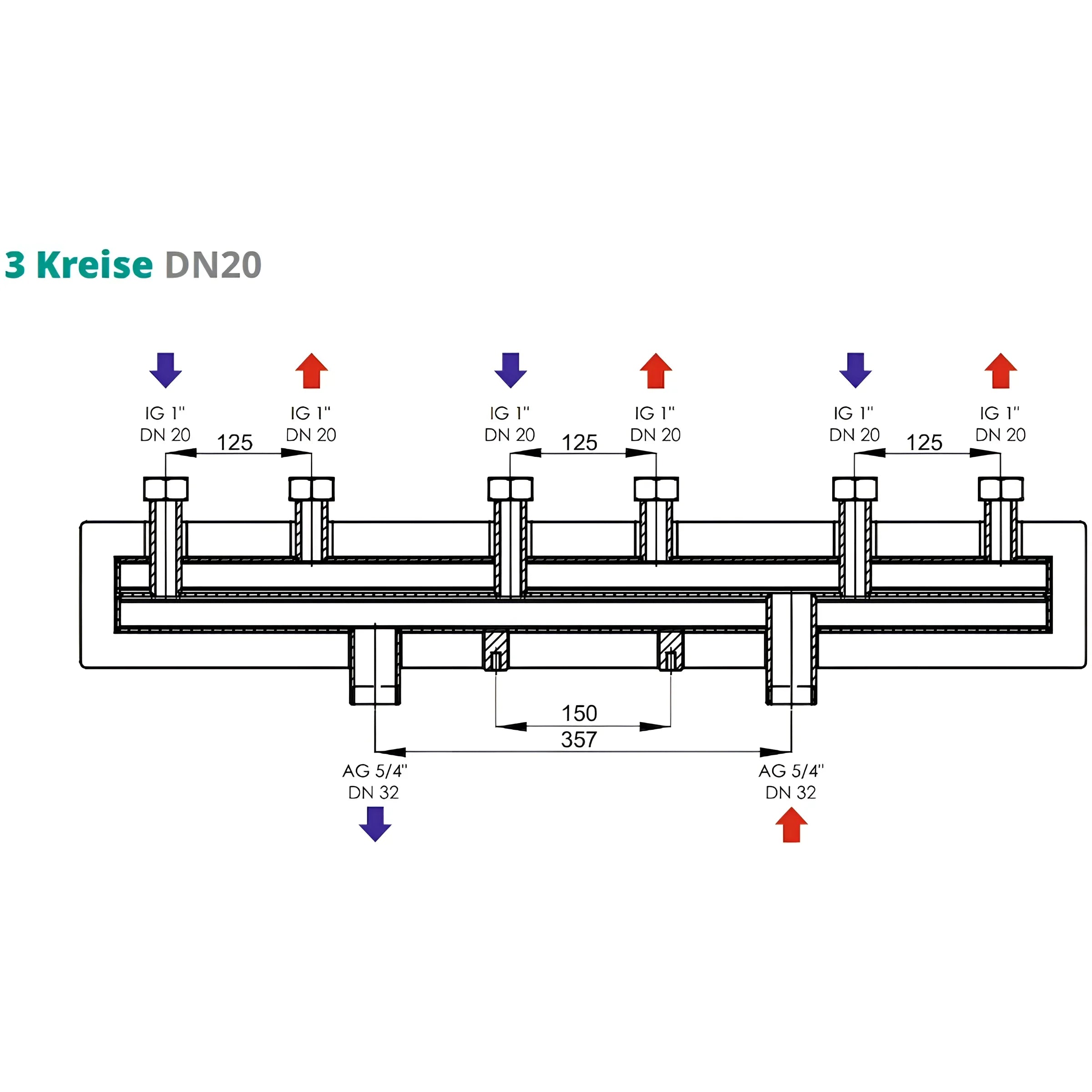

DN20 3 circuitos

• Material del distribuidor: acero
• Tuerca: Latón
• Aislamiento: EPP 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 140 x 862 mm
• Peso: 8,44 kg
• Temperatura máxima de funcionamiento: 110 °C
• máx.Presión de funcionamiento: 6 bar
• potencia máxima: 54 kW
• Caudal máximo: 2,3 m/h
• Conexión lado caldera: 5/4" AG
• Conexión del circuito de calefacción: 1" Yo soy

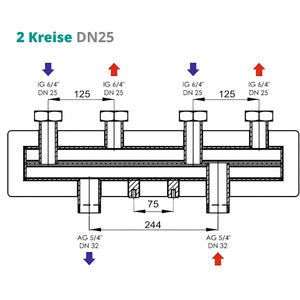

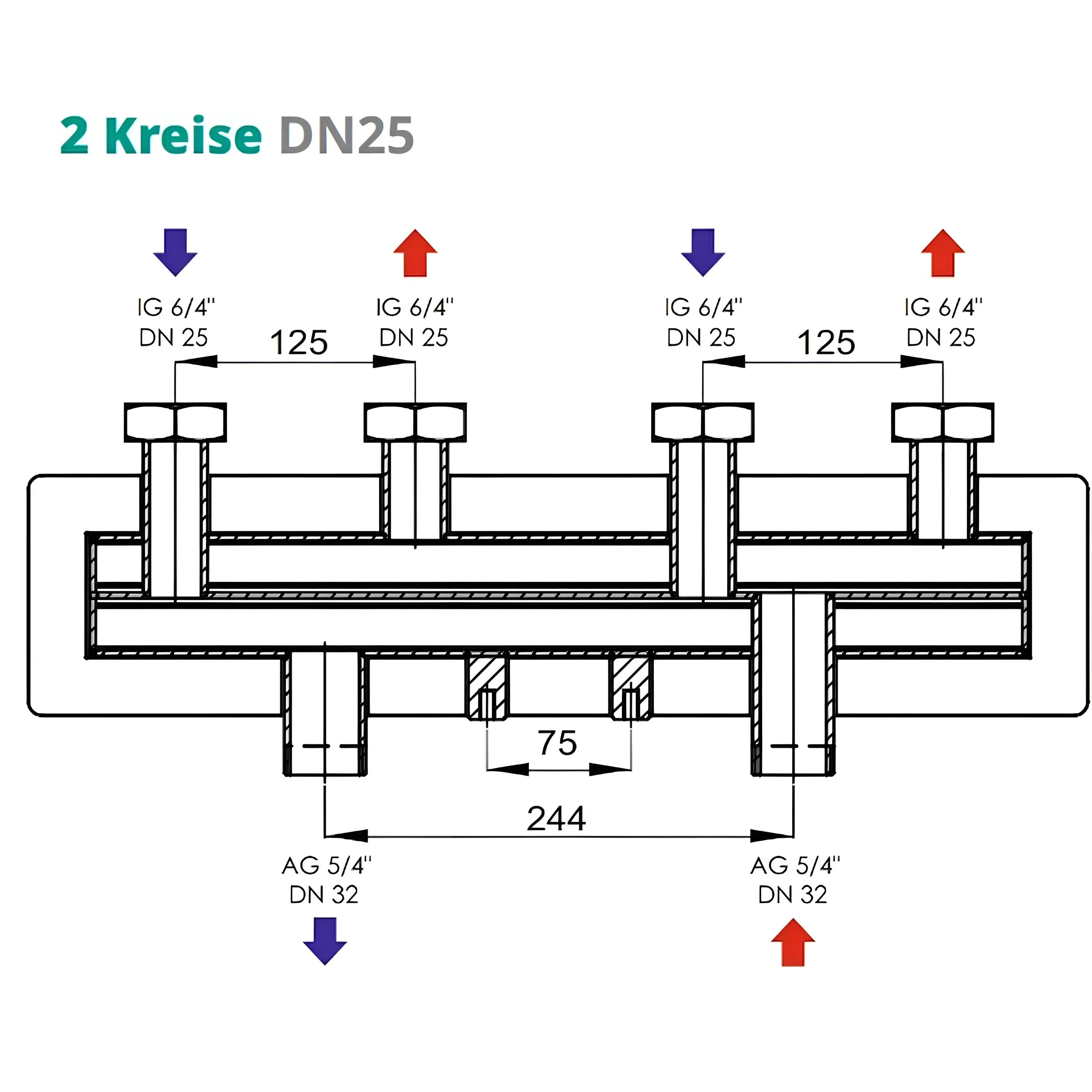

DN25 2 circuitos

• Material del distribuidor: acero
• Tuerca: Latón
• Aislamiento: EPP 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 137 x 552 mm
• Peso: 6,05 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• potencia máxima: 54 kW
• Caudal máximo: 2,3 m/h
• Conexión lado caldera: 5/4" AG
• Conexión lado circuito de calefacción: 6/4" Yo soy

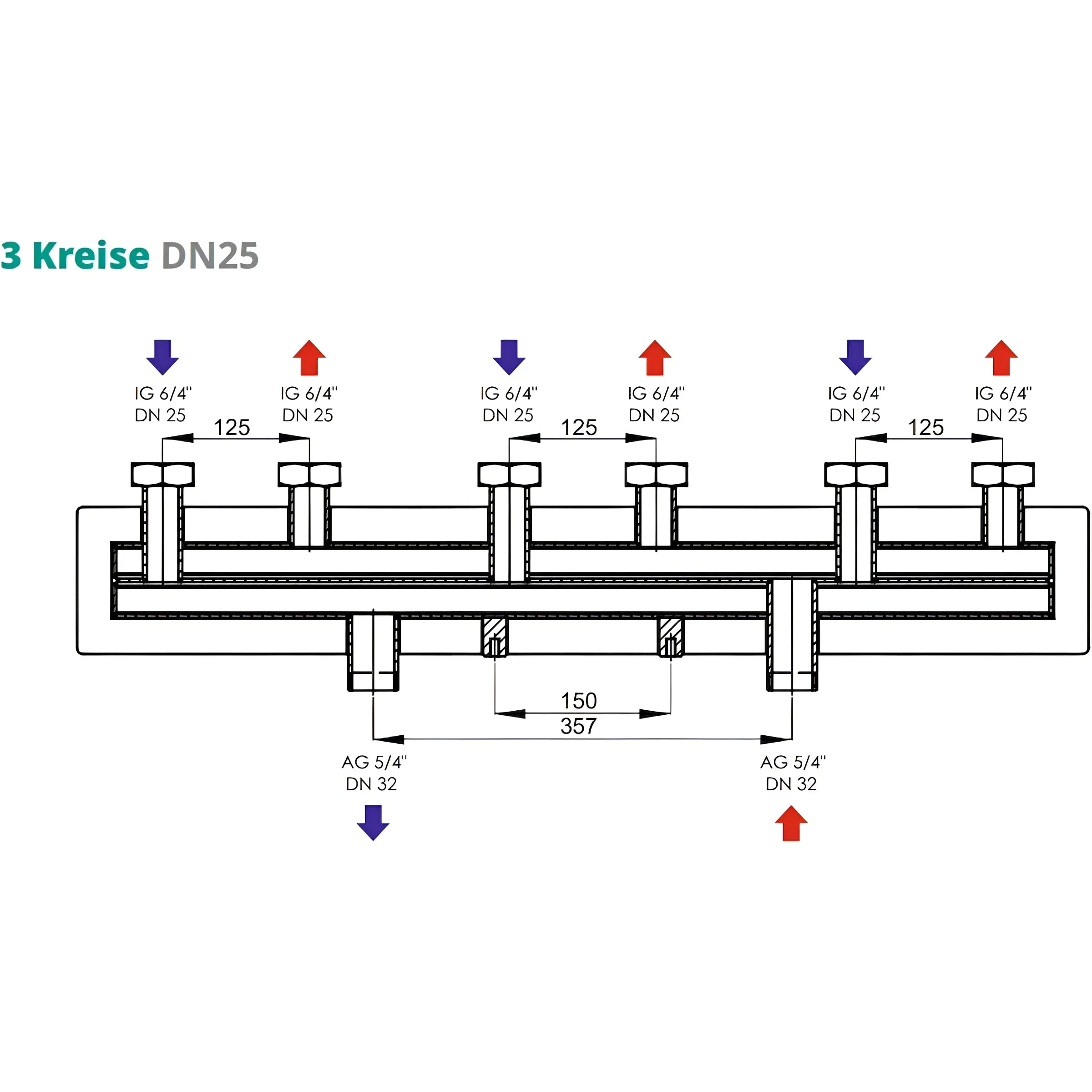

DN25 3 circuitos

• Material del distribuidor: acero
• Tuerca: Latón
• Aislamiento: EPP 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 193 x 140 x 862 mm
• Peso: 8,49 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• potencia máxima: 54 kW
• Caudal máximo: 2,3 m/h
• Conexión lado caldera: 5/4" AG
• Conexión lado circuito de calefacción: 6/4" Yo soy

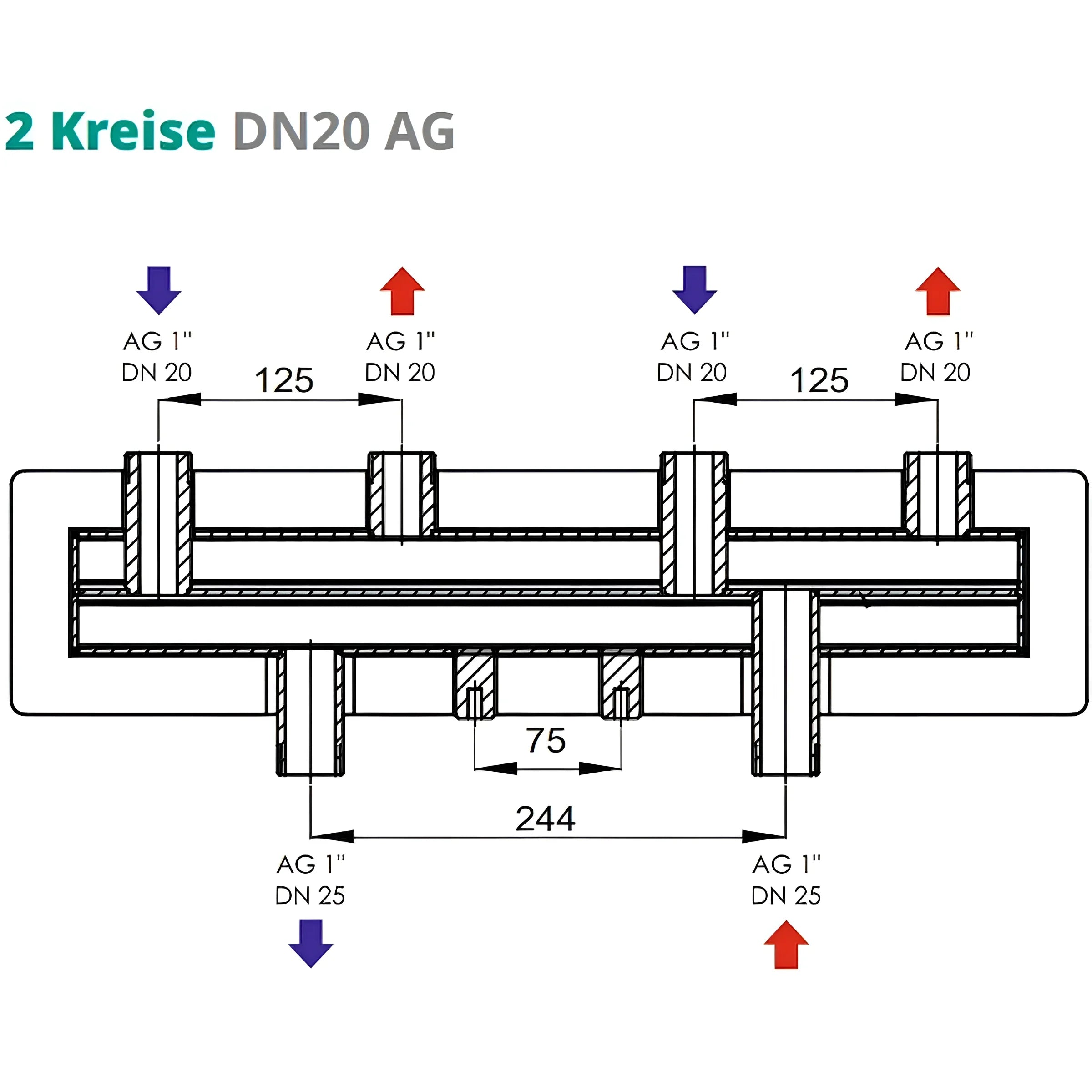

DN20 AG 2 circuitos

• Material del distribuidor: acero
• Aislamiento: EPP 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 170 x 140 x 552 mm
• Peso: 5,7 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• potencia máxima: 29 kW
• Caudal máximo: 1,2 m/h
• Conexión del lado de la caldera: 1" AG
• Conexión del circuito de calefacción: 1" Yo soy

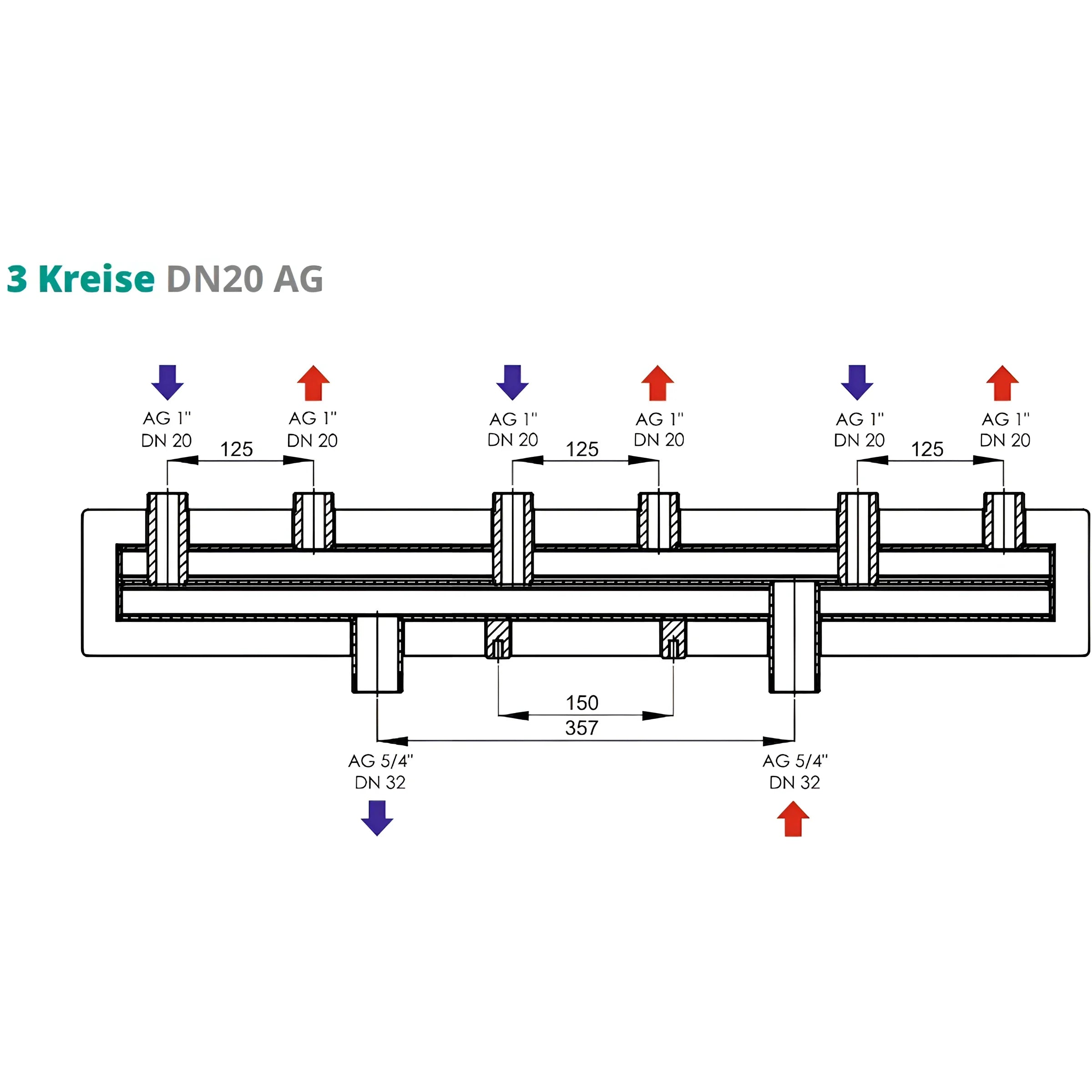

DN20 AG 3 circuitos

• Material del distribuidor: acero
• Aislamiento: EPP 30 mm de espesor
• Fijación: M8
• Dimensiones (alto x profundidad x ancho): 170 x 140 x 862 mm
• Peso: 8,9 kg
• Temperatura máxima de funcionamiento: 110 °C
• Presión máxima de funcionamiento: 6 bar
• potencia máxima: 54 kW
• Caudal máximo: 2,3 m/h
• Conexión lado caldera: 5/4" AG
• Conexión del circuito de calefacción: 1" Yo soy

Volumen de suministro

• Distribuidor de circuito de calefacción de su elección
• Instrucciones de montaje y funcionamiento

Descargar

• Ficha de datos
