Réservoir d'eau potable Réservoir d'eau chaude avec élément chauffant

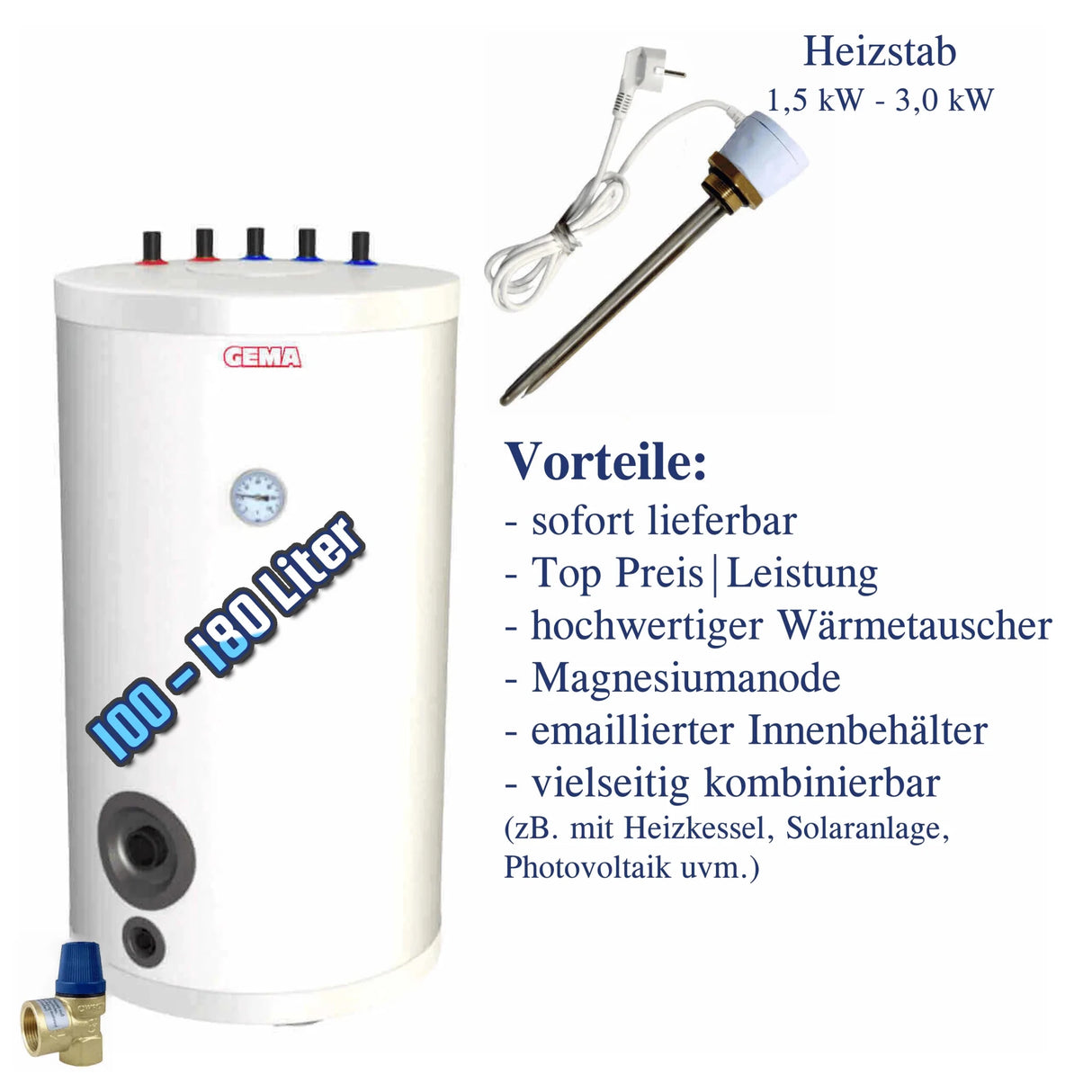

Réservoir d'eau chaude sanitaire GEMA avec 1 échangeur de chaleur (100–180 litres)

Chauffage efficace de l'eau chaude

Le ballon d'eau chaude sanitaire GEMA avec échangeur de chaleur intégré offre une solution centralisée pour la production sûre et efficace d'eau chaude sanitaire. Son échangeur de chaleur interne exploite l'énergie d'un système solaire thermique ou la chaleur d'une chaudière, garantissant ainsi un confort thermique optimal et constant.

En l'associant à votre installation photovoltaïque et à un élément chauffant optionnel, le rendement énergétique peut être encore augmenté. Vous bénéficiez ainsi d'une production d'eau chaude autonome et écologique, même par faible ensoleillement.

Protection contre la corrosion et durabilité

Pour un fonctionnement fiable et durable, l'intérieur du réservoir de stockage est revêtu d'émail de haute qualité. De plus, une anode sacrificielle en magnésium de dimensions généreuses protège le métal de la corrosion et prolonge considérablement sa durée de vie.

L'isolation en mousse de polyuréthane rigide (PUR) minimise les pertes de chaleur et réduit vos coûts énergétiques. Même à des températures de stockage maximales allant jusqu'à 95 °C, le matériau offre des performances fiables et conserve sa stabilité dimensionnelle.

Options de flexibilité et de connectivité

Le ballon d'eau chaude sanitaire est équipé de tous les raccords standard : chauffage et retour, alimentation et retour d'eau chaude sanitaire, et circulation (filetage mâle ¾"). Un raccord supplémentaire pour une résistance électrique de 1 ½" peut être installé ultérieurement afin d'intégrer d'autres sources de chaleur.

Ce système est compatible avec les chaudières à combustibles solides, à bois, à granulés et mixtes, ainsi qu'avec les systèmes solaires thermiques. Cette polyvalence lui permet de s'adapter facilement aux concepts de chauffage existants.

Données techniques et variantes du modèle

Les capacités de stockage varient de 100 à 180 litres et couvrent efficacement les besoins en eau chaude des foyers de petite et moyenne taille. La surface d'échange thermique est comprise entre 1,2 et 1,67 m² selon le modèle, et le volume d'échange thermique entre 5,3 et 7,8 litres.

La pression de service maximale est de 6 bars pour le réservoir de stockage et l'échangeur de chaleur, avec une température maximale de 95 °C dans le réservoir et de 100 °C dans l'échangeur. Les pertes thermiques varient de 28 à 42 watts selon le volume.

Dimensions et poids :

– 100 litres : Ø 625 × 770 mm, poids à vide 64 kg
– 120 litres : Ø 565 × 1045 mm, poids à vide : 71 kg
– 150 litres : Ø 625 × 980 mm, poids à vide 76 kg
– 180 litres : Ø 715 × 1030 mm, poids à vide 88 kg

élément chauffant électrique de remplacement

Pour des besoins de chauffage supplémentaires, un élément chauffant de 1,5 kW, 2,0 kW ou 3,0 kW peut être installé. Toutes les versions sont équipées d'un régulateur de température (23–75 °C), d'un limiteur de sécurité (85 °C) et bénéficient d'une protection IP44.

Sa conception à isolation électrique, avec un boîtier en plastique et un alliage stabilisé en température (alliage 825), garantit une protection élevée contre la corrosion. Les éléments chauffants fonctionnent en monophasé (230 V/16 A) et offrent un support flexible selon les besoins.

Caractéristiques techniques : capacité de stockage de 100 litres

• Volume : 100 litres
• Surface d'échange thermique : 1,2 m²
• Capacité de l'échangeur de chaleur : 5,27 litres
• Raccordements d'arrivée et de retour de chauffage : 3/4" AG
• Raccordements d'alimentation et de retour d'eau chaude sanitaire : 3/4" AG
• Connexion de circulation : 3/4" AG
• Connexion de l'anode en magnésium : 1 1/4" IG
• Raccordement pour chauffage électrique : 1 1/2" IG
• Isolation thermique : mousse de polyuréthane (PUR)
• Température maximale de fonctionnement du réservoir de stockage : 95 °C
• Pression de service maximale du réservoir de stockage/échangeur de chaleur : 6 bar
• Max.Température de fonctionnement de l'échangeur de chaleur : 100 °C
• Perte : 28 watts
• Dimensions avec isolation (diamètre x hauteur) : 625 x 770 mm
• Poids (à vide) : 64 kg

Caractéristiques techniques 120 litres

• Volume: 120 litres
• Surface d'échange thermique : 1,4 m²
• Capacité de l'échangeur de chaleur : 6,1 litres
• Raccordements d'arrivée et de retour de chauffage : 3/4" AG
• Raccordements d'alimentation et de retour d'eau chaude sanitaire : 3/4" AG
• Connexion de circulation : 3/4" AG
• Connexion de l'anode en magnésium : 1 1/4" IG
• Raccordement pour chauffage électrique : 1 1/2" IG
• Isolation thermique : mousse de polyuréthane (PUR)
• Température maximale de fonctionnement du réservoir de stockage : 95 °C
• Pression de service maximale du réservoir de stockage/échangeur de chaleur : 6 bar
• Température de fonctionnement maximale de l'échangeur de chaleur : 100 °C
• Perte : 32 watts
• Dimensions avec isolation (diamètre x hauteur) : 565 x 1045 mm
• Poids (à vide) : 71 kg

Caractéristiques techniques 150 litres

• volume: 150 litres
• Surface d'échange thermique : 1,4 m²
• Capacité de l'échangeur de chaleur : 6,1 litres
• Raccordements d'arrivée et de retour de chauffage : 3/4" AG
• Raccordements d'alimentation et de retour d'eau chaude sanitaire : 3/4" AG
• Connexion de circulation : 3/4" AG
• Connexion de l'anode en magnésium : 1 1/4" IG
• Raccordement pour chauffage électrique : 1 1/2" IG
• Isolation thermique : mousse de polyuréthane (PUR)
• Température maximale de fonctionnement du réservoir de stockage : 95 °C
• Pression de service maximale du réservoir de stockage/échangeur de chaleur : 6 bar
• Température de fonctionnement maximale de l'échangeur de chaleur : 100 °C
• Perte : 36 watts
• Diamètre intérieur du réservoir de stockage : 510 mm
• Dimensions avec isolation (diamètre x hauteur) : 625 x 980 mm
• Poids (à vide) : 76 kg

Caractéristiques techniques 180 litres

• Volume : 183 litres
• Surface d'échange thermique : 1,67 m²
• Capacité de l'échangeur de chaleur : 7,8 litres
• Raccordements d'arrivée et de retour de chauffage : 3/4" AG
• Raccordements d'alimentation et de retour d'eau chaude sanitaire : 3/4" AG
• Connexion de circulation : 3/4" AG
• Connexion de l'anode en magnésium : 1 1/4" IG
• Raccordement pour chauffage électrique : 1 1/2" IG
• Isolation thermique : mousse de polyuréthane (PUR)
• Température maximale de fonctionnement du réservoir de stockage : 95 °C
• Pression de service maximale du réservoir de stockage/échangeur de chaleur : 6 bar
• Température de fonctionnement maximale de l'échangeur de chaleur : 100 °C
• Perte : 42 watts
• Diamètre intérieur du réservoir de stockage : 715 mm
• Dimensions avec isolation (diamètre x hauteur) : 715 x 1030 mm
• Poids (à vide) : 88 kg

Caractéristiques techniques de l'élément chauffant : 1,5 kW

• Puissance calorifique : 1,5 kW
• Plage de température : 5-75°C
• Hystérésis à l'allumage : 7-10 °C
• Longueur d'installation : 300 mm
• Longueur non chauffée : 70 mm
• Limiteur de température de sécurité : 93 °C
• Raccordement : filetage mâle 1 1/2"
• Pression de service maximale : 10 bar
• Indice de protection : IPX4
• Matériau de la résistance chauffante : Alliage 825
• Matériau du boîtier : plastique, blanc
• Alimentation : 230 V/16 A, monophasée
• Câble de connexion : 1,5 mètre avec prise Schuko

Caractéristiques techniques de l'élément chauffant : 2,0 kW

• Puissance calorifique : 2 kW
• Contrôle de la température : 5-75°C
• Hystérésis à l'allumage : 7-10 °C
• Longueur d'installation : 300 mm
• Longueur non chauffée : 70 mm
• Limiteur de température de sécurité : 93 °C
• Connexion : 1 1/2" fil externe
• Indice de protection : IPX4
• Max.Pression de service : 10 bar
• Matériau de la coque extérieure : Plastique, blanc
• Matériau de la résistance chauffante : Alliage 825
• Alimentation électrique : monophasée 230 V/16 A
• Longueur du câble : 1,5 mètre avec prise Schuko

Données techniques Élément chauffant 3,0 kW

• Puissance calorifique : 3 kW
• Réglage de la température : 5 °C à 75 °C
• Hystérésis à l'allumage : 7-10 °C
• Longueur d'installation : 420 mm
• Longueur non chauffée : 100 mm
• Limiteur de température de sécurité : 93 °C
• Connexion : 1 1/2" AG
• Alimentation électrique : 400 V
• Indice de protection : IPX4
• Pression de service maximale : 10 bar
• Matériau de la résistance chauffante : Alliage 825

Étendue de la prestation

– Réservoir d'eau chaude GEMA avec échangeur de chaleur et isolation
– Soupape de sécurité à membrane
– Instructions d’utilisation et d’entretien
– En option : élément chauffant électrique Selfa
