Couches - mémoire tampon sans échangeur de chaleur

PLC de stockage tampon de couche

Domaines d'application

Le ballon tampon stratifié SPS est conçu pour les systèmes de chauffage, à combustible solide et solaires, ainsi que pour les centrales de cogénération. Il assure une stratification thermique efficace et fournit l'énergie utilisable selon les besoins à partir de différentes sources de chaleur.

Grâce au flux d'alimentation et de retour optimisé, le ballon de stockage convient aussi bien aux systèmes individuels qu'au raccordement en série de plusieurs ballons tampons, par exemple dans des concepts de bâtiments plus grands ou des approvisionnements énergétiques combinés.

matériel &et construction

Le réservoir est fabriqué en acier de haute qualité S235JRG2 selon la norme DIN 4753 et la norme européenne EN 12897. L'intérieur du conteneur est laissé brut, l'extérieur est apprêté en usine et repose sur un anneau de base stable.

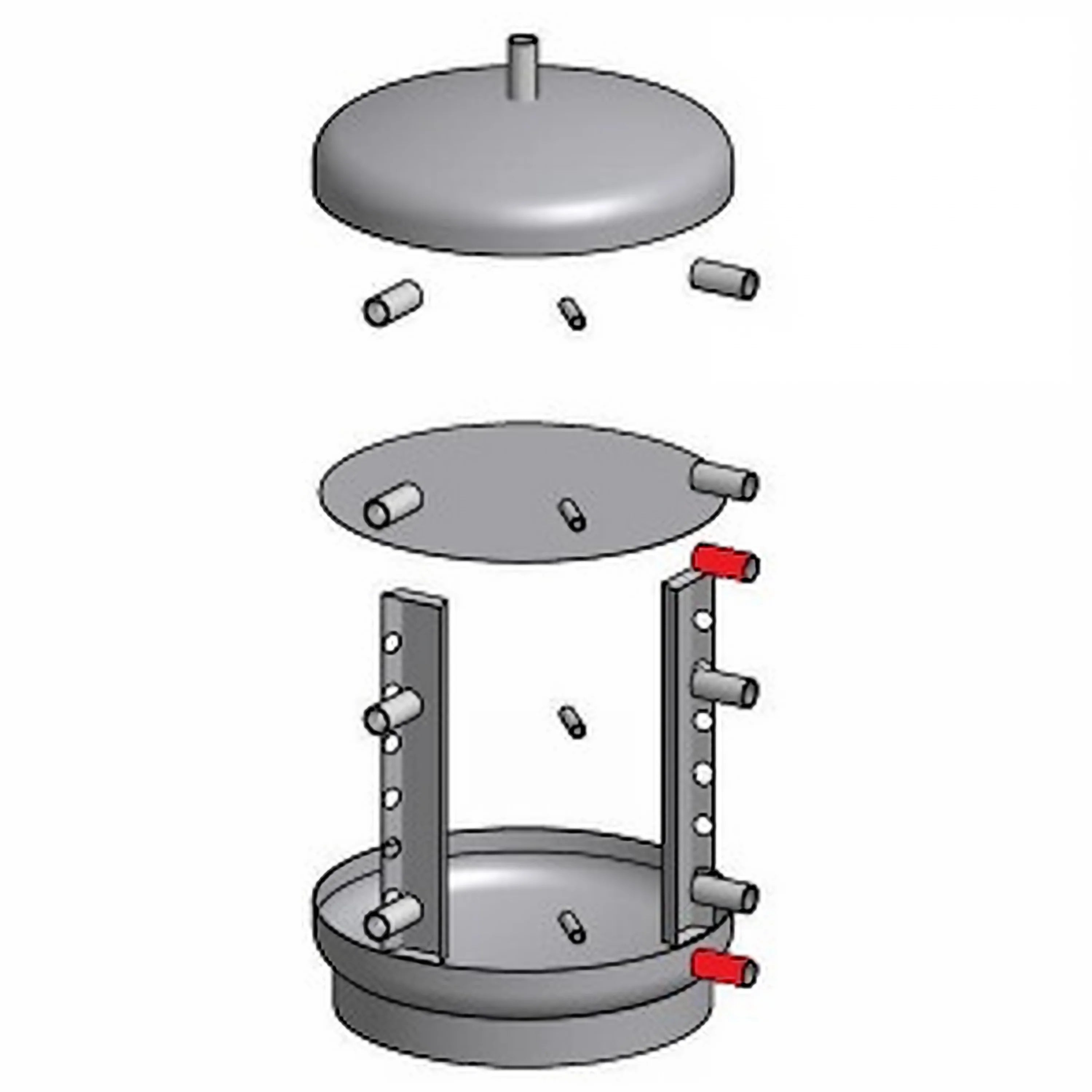

Pour améliorer la stratification, des canaux de stratification et une plaque de stratification soudée sont intégrés. Les manchons sont disposés à 90°, ce qui simplifie l'installation et le raccordement de plusieurs réservoirs de stockage.

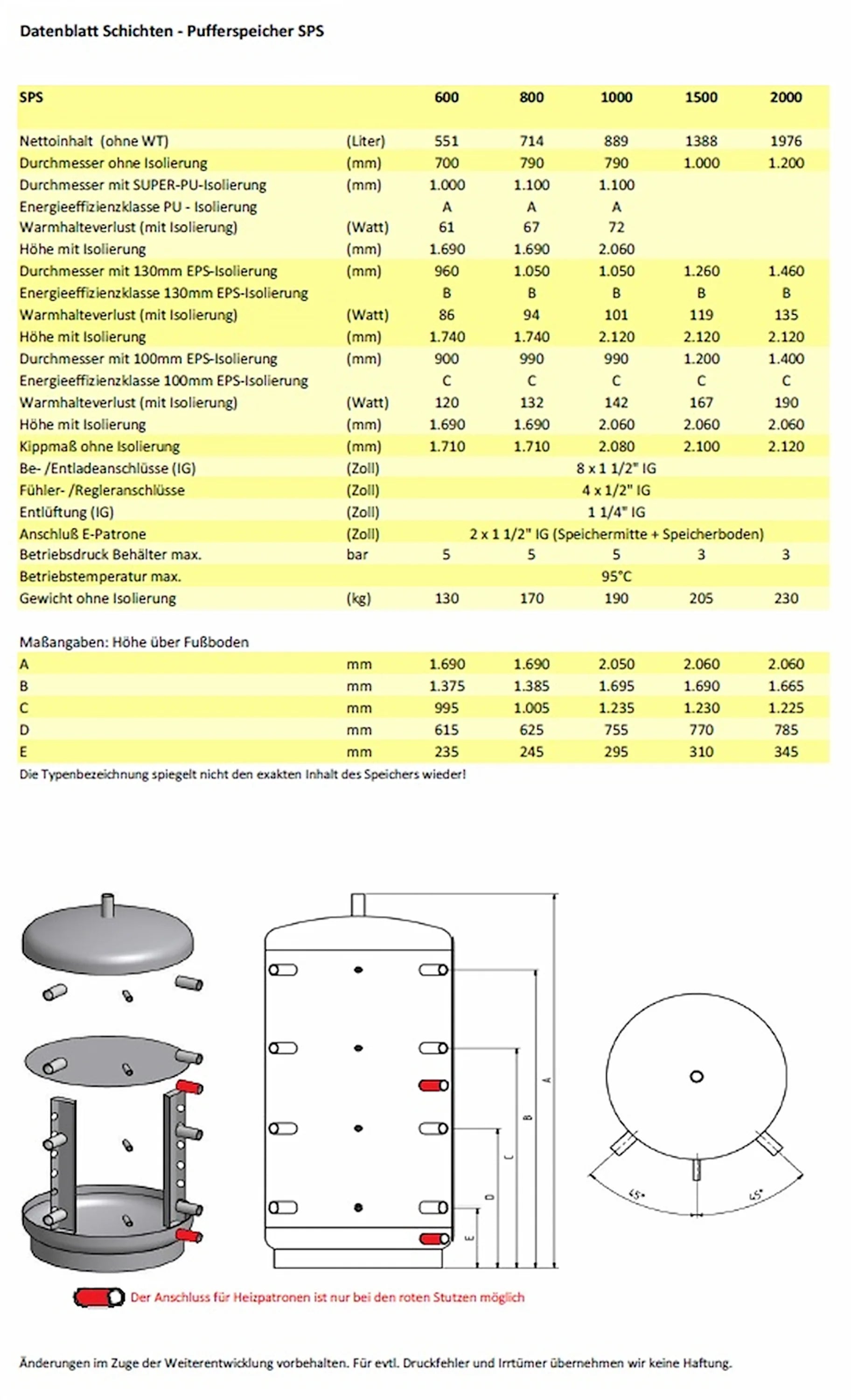

Caractéristiques techniques

Le ballon de stockage est conçu pour une pression de service maximale de 5 bars et dispose de deux prises pour cartouches chauffantes électriques. Des raccords supplémentaires sont positionnés pour garantir un retour optimal et maintenir la stratification thermique.

La conception réduit le mélange thermique et permet ainsi une grande utilisabilité de la chaleur stockée dans différentes zones de température.

Variantes d'isolation

Plusieurs options d'isolation sont disponibles pour le ballon tampon SPS : 100 mm d'EPS STS (classe d'efficacité C), 130 mm d'EPS STS AirPor® (classe d'efficacité B) ou 150 mm de mousse PU super rigide (classe d'efficacité A) pour les ballons de 600 à 1 000 litres. Toutes les options d'isolation sont fournies avec un couvercle en plastique gris argenté et une bande d'étanchéité.

L'isolation est conçue pour s'adapter parfaitement et être amovible afin de faciliter l'installation et l'entretien. Selon la conception, cela peut réduire considérablement les pertes de chaleur.

Mousse de polystyrène grise EPS AirPor®

L'isolant EPS AirPor® associe de la mousse de polystyrène à un mélange de graphite, améliorant ainsi la réflexion thermique et réduisant les pertes thermiques. La version 130 mm (110 mm EPS + 20 mm de voile) est conforme à la classe d'efficacité B, tandis que la version 100 mm (80 mm EPS + 20 mm de voile) est conforme à la classe d'efficacité C.

Les avantages comprennent une réduction des pertes de chaleur jusqu'à 30 % par rapport aux matériaux isolants conventionnels, une installation facile et rapide, une recyclabilité à 100 % et une isolation supplémentaire du sol et du toit. La conductivité thermique est de 0,0316 W/mK selon la norme DIN EN 12667 ; la classe de protection incendie est B2 selon la norme DIN 4102.

Isolation en mousse PU super rigide

L'isolation en mousse super rigide PU offre d'excellentes propriétés d'isolation avec une épaisseur d'isolation de 150 mm et atteint la classe d'efficacité énergétique A. Elle se compose de 150 mm de polyuréthane combiné à 10 mm de non-tissé en fibre de polyester et est dotée d'une gaine PS RAL 9006.

Le laminage en non-tissé minimise les pertes par convection sur la paroi du récipient, le couvercle et les manchons. L'isolation est amovible, douce pour la peau, respectueuse de l'environnement et 100 % recyclable. Conductivité thermique selon DIN EN 12667 : 0,023 W/mK ; classe de protection incendie DIN 4102 : B2.

Assemblée &et installation

Les raccords à 90° pré-assemblés permettent un raccordement simple et sécurisé aux circuits de chauffage et un raccordement aisé de plusieurs ballons de stockage aux batteries. La conception à anneau de support facilite l'installation sur site.

Grâce à une isolation amovible et à des bandes de fermeture parfaitement ajustées, l'installation est rapide et facile à entretenir.Deux prises pour cartouches chauffantes électriques permettent l'utilisation d'un réchauffage électrique supplémentaire si nécessaire.

Avantages &et opération

Le ballon tampon stratifié SPS allie la robustesse de l'acier à une technologie de stratification sophistiquée et à diverses options d'isolation, lui permettant d'être optimisé pour répondre à divers besoins. La réduction des pertes thermiques, l'amélioration de la stratification et la flexibilité des options de raccordement améliorent l'efficacité et la fiabilité opérationnelle.

Dans l’ensemble, le système de stockage offre une solution durable et économique pour le stockage de l’énergie dans les systèmes modernes d’approvisionnement en chaleur et facilite l’intégration de sources de chaleur renouvelables ainsi que l’optimisation de la consommation et des coûts d’exploitation.

Contenu de la livraison

• Ballon de stockage stratifié sans échangeurs de chaleur au choix
• y compris l'isolation sélectionnée
• Assemblée &et instructions d'utilisation
