Barre de distribution 2 ou 3 circuits de chauffage sunex

Collecteurs de circuit de chauffage Sunex – Distribution efficace de la chaleur pour votre système de chauffage

Présentation du produit

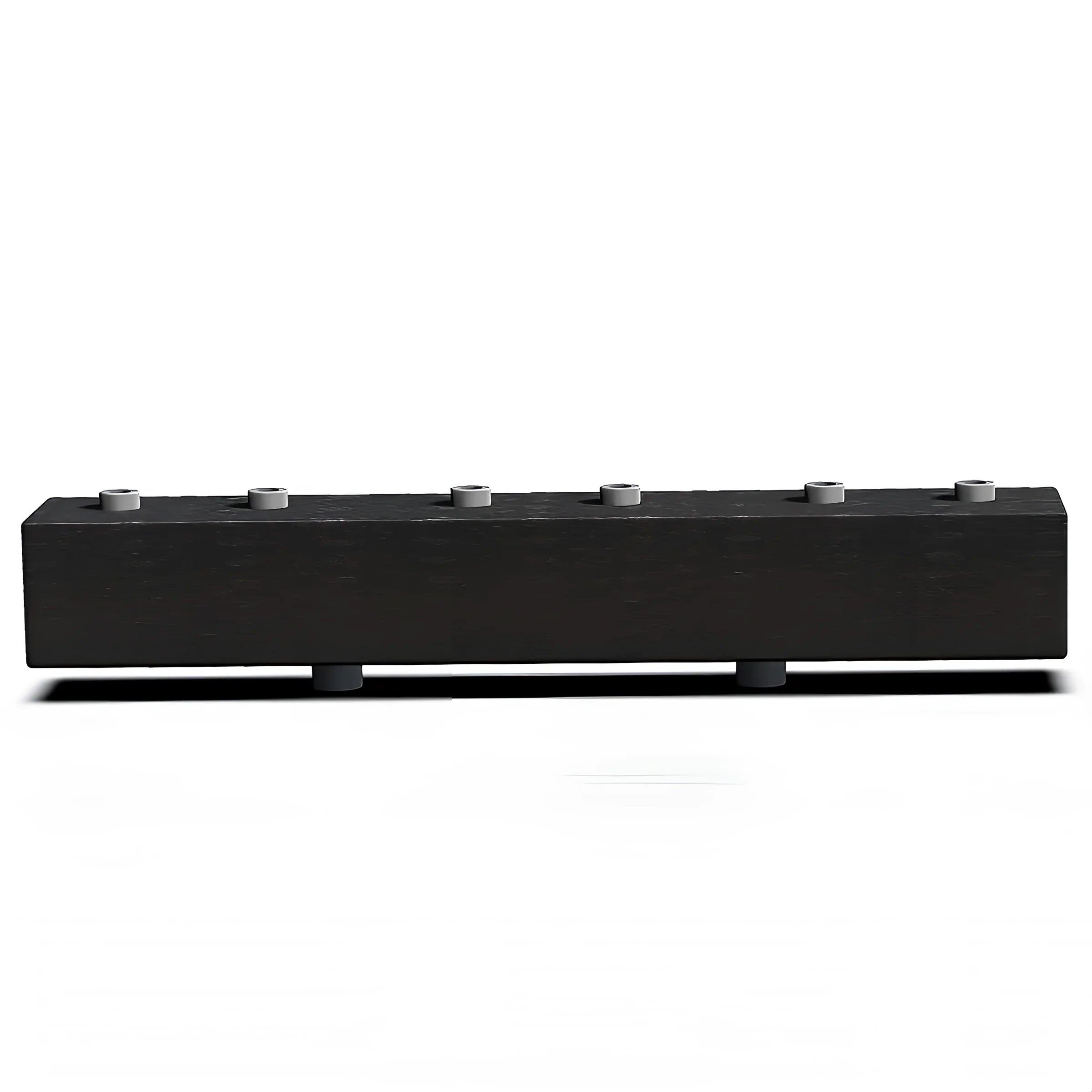

Le collecteur de circuit de chauffage Sunex est spécialement conçu pour les systèmes de chauffage central avec radiateurs, planchers chauffants et systèmes mixtes. Il permet une distribution fiable de l'eau de chauffage vers deux ou trois circuits indépendants, offrant ainsi une grande flexibilité d'application dans les bâtiments résidentiels et commerciaux.

Disponible en versions 2 circuits DN20, 2 circuits DN25, 3 circuits DN20 et 3 circuits DN25, ainsi qu'avec filetage extérieur (AG) pour un raccordement facile. Sa construction robuste et son isolation EPP de haute qualité garantissent des performances durables et une perte de chaleur minimale.

Domaines d'application

Idéal pour les nouvelles constructions et les rénovations : qu'il s'agisse d'un chauffage par le sol ou de radiateurs, le distributeur s'adapte à votre système et optimise la distribution de chaleur. Dans les systèmes mixtes avec différentes températures de départ, il se distingue par sa précision de régulation.

Le collecteur de circuit de chauffage Sunex assure également un confort constant dans les bâtiments commerciaux tels que les bureaux, les cabinets médicaux et les ateliers. Grâce à sa large gamme de modèles, il s'adapte aux besoins de performance individuels.

Construction et matériaux

Le corps principal du distributeur est en acier de haute qualité, garantissant un fonctionnement fiable même à haute température et pression. Les écrous sont en laiton et garantissent une connexion résistante à la corrosion.

Une isolation en EPP de 30 mm d'épaisseur réduit les pertes de chaleur et améliore l'efficacité du système. Le montage M8 permet un montage mural facile et sécurisé, sans supports supplémentaires.

Technologie

Température de service maximale : 110 °C | Pression de service maximale : 6 bar. Plages de puissance de 29 kW (ΔT = 20 K, 2 circuits DN20) à 54 kW (ΔT = 20 K, 2/3 circuits DN25).

Débits maximum : 1,2 m³/h pour le DN20 et 2,3 m³/h pour le DN25. Les dimensions varient selon le modèle entre 193/137/552 mm et 193/140/862 mm (H/P/L), et le poids entre 5,7 et 8,9 kg.

Assemblage et connexion

Grâce à des marquages clairs sur les côtés de la chaudière et du circuit de chauffage, les raccordements sont rapides et précis. Le côté chaudière est équipé d'un AG. 1" ou AG 5/4" disponible, côté circuit de chauffage en option avec IG 1", IG6/4" ou AG 1".

Le matériel de montage inclus facilite le montage mural. L'accès aisé à toutes les connexions facilite l'entretien et le nettoyage.

Avantages en un coup d'œil

Le collecteur de circuit de chauffage Sunex allie une construction robuste en acier, des écrous en laiton résistants à la corrosion et une isolation efficace en EPP. Il séduit par ses performances élevées, sa facilité d'installation et ses possibilités de raccordement flexibles.

Parfaitement adapté aux systèmes de chauffage modernes, il offre une distribution de chaleur fiable, réduit les pertes d'énergie et augmente le confort de vie dans chaque bâtiment.

Données techniques

DN20 2 circuits

• Matériau du distributeur : acier
• Écrou : laiton
• Isolation : EPP 30 mm d'épaisseur
• Fixation : M8
• Dimensions (HxPxL) : 193 x 137 x 552 mm
• Poids : 5,76 kg
• Température de fonctionnement maximale : 110 °C
• pression de service max. : 6 bar
• puissance max. : 29 kW
• débit max. : 1,2 m/h
• Raccordement côté chaudière : 1" AG
• Raccordement du circuit de chauffage : 1" IG

DN20 3 circuits

• Matériau du distributeur : acier
• Écrou : laiton
• Isolation : EPP 30 mm d'épaisseur
• Fixation : M8
• Dimensions (HxPxL) : 193 x 140 x 862 mm
• Poids : 8,44 kg
• Température de fonctionnement maximale : 110 °C
• max.Pression de service : 6 bars
• puissance max. : 54 kW
• débit max. : 2,3 m/h
• Raccordement côté chaudière : 5/4" AG
• Raccordement du circuit de chauffage : 1" IG

DN25 2 circuits

• Matériau du distributeur : acier
• Écrou : laiton
• Isolation : EPP 30 mm d'épaisseur
• Fixation : M8
• Dimensions (HxPxL) : 193 x 137 x 552 mm
• Poids : 6,05 kg
• Température de fonctionnement maximale : 110 °C
• pression de service max. : 6 bar
• puissance max. : 54 kW
• débit max. : 2,3 m/h
• Raccordement côté chaudière : 5/4" AG
• Raccordement côté circuit de chauffage : 6/4" IG

DN25 3 circuits

• Matériau du distributeur : acier
• Écrou : laiton
• Isolation : EPP 30 mm d'épaisseur
• Fixation : M8
• Dimensions (HxPxL) : 193 x 140 x 862 mm
• Poids : 8,49 kg
• Température de fonctionnement maximale : 110 °C
• pression de service max. : 6 bar
• puissance max. : 54 kW
• débit max. : 2,3 m/h
• Raccordement côté chaudière : 5/4" AG
• Raccordement côté circuit de chauffage : 6/4" IG

DN20 AG 2 circuits

• Matériau du distributeur : acier
• Isolation : EPP 30 mm d'épaisseur
• Fixation : M8
• Dimensions (HxPxL) : 170 x 140 x 552 mm
• Poids : 5,7 kg
• Température de fonctionnement maximale : 110 °C
• pression de service max. : 6 bar
• puissance max. : 29 kW
• débit max. : 1,2 m/h
• Raccordement côté chaudière : 1" AG
• Raccordement du circuit de chauffage : 1" IG

DN20 AG 3 circuits

• Matériau du distributeur : acier
• Isolation : EPP 30 mm d'épaisseur
• Fixation : M8
• Dimensions (HxPxL) : 170 x 140 x 862 mm
• Poids : 8,9 kg
• Température de fonctionnement maximale : 110 °C
• pression de service max. : 6 bar
• puissance max. : 54 kW
• débit max. : 2,3 m/h
• Raccordement côté chaudière : 5/4" AG
• Raccordement du circuit de chauffage : 1" IG

Contenu de la livraison

• Distributeur de circuit de chauffage de votre choix
• Instructions de montage et d'utilisation
