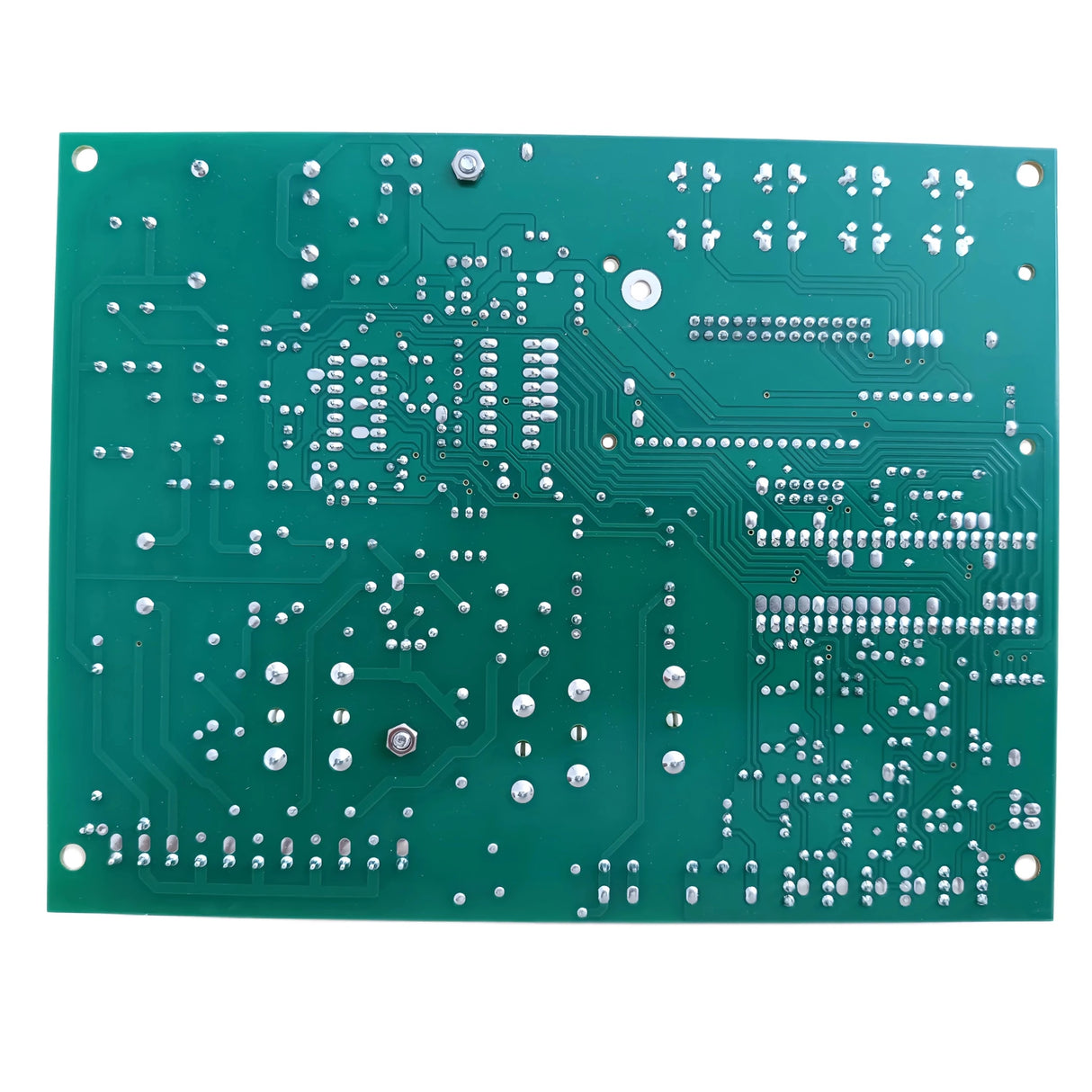

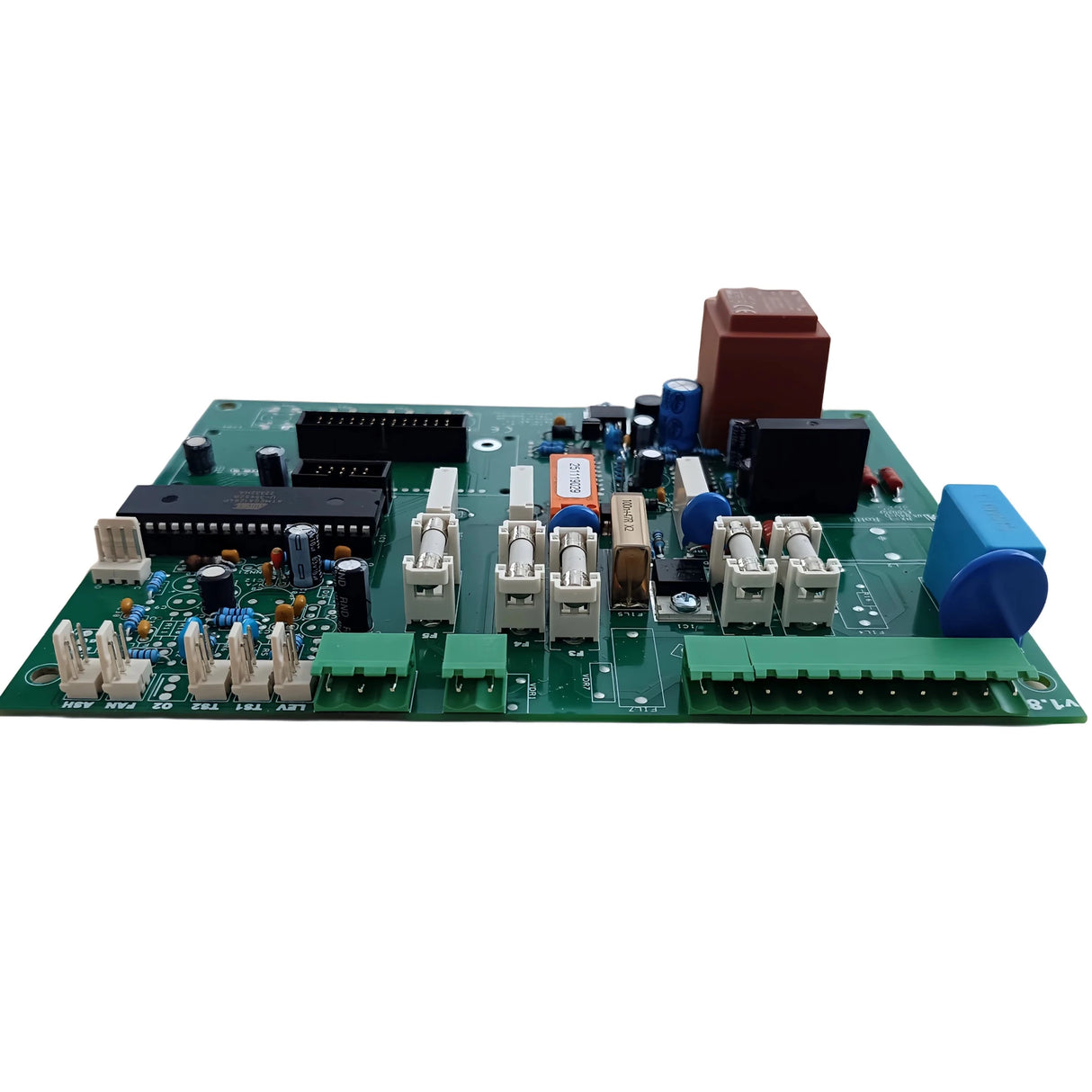

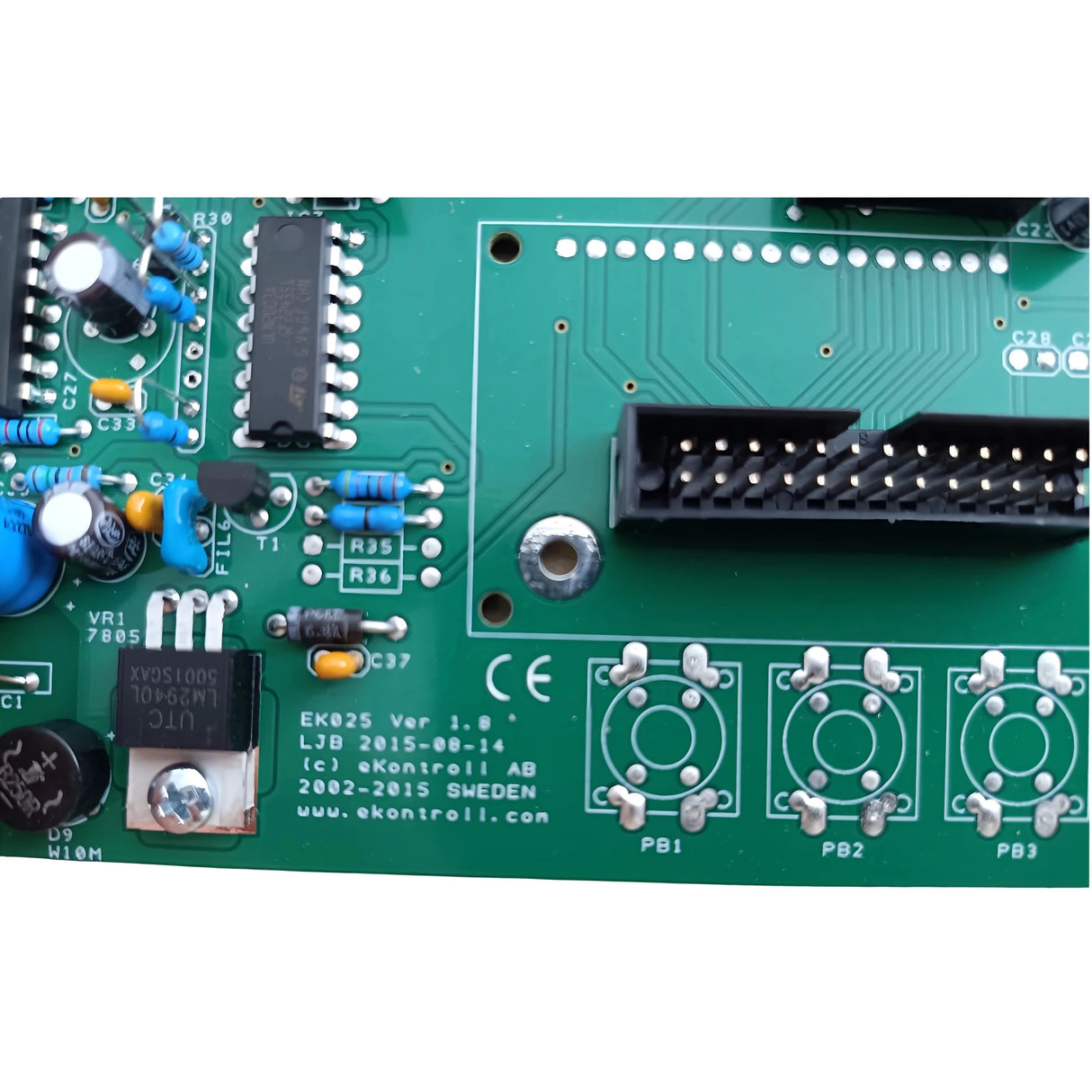

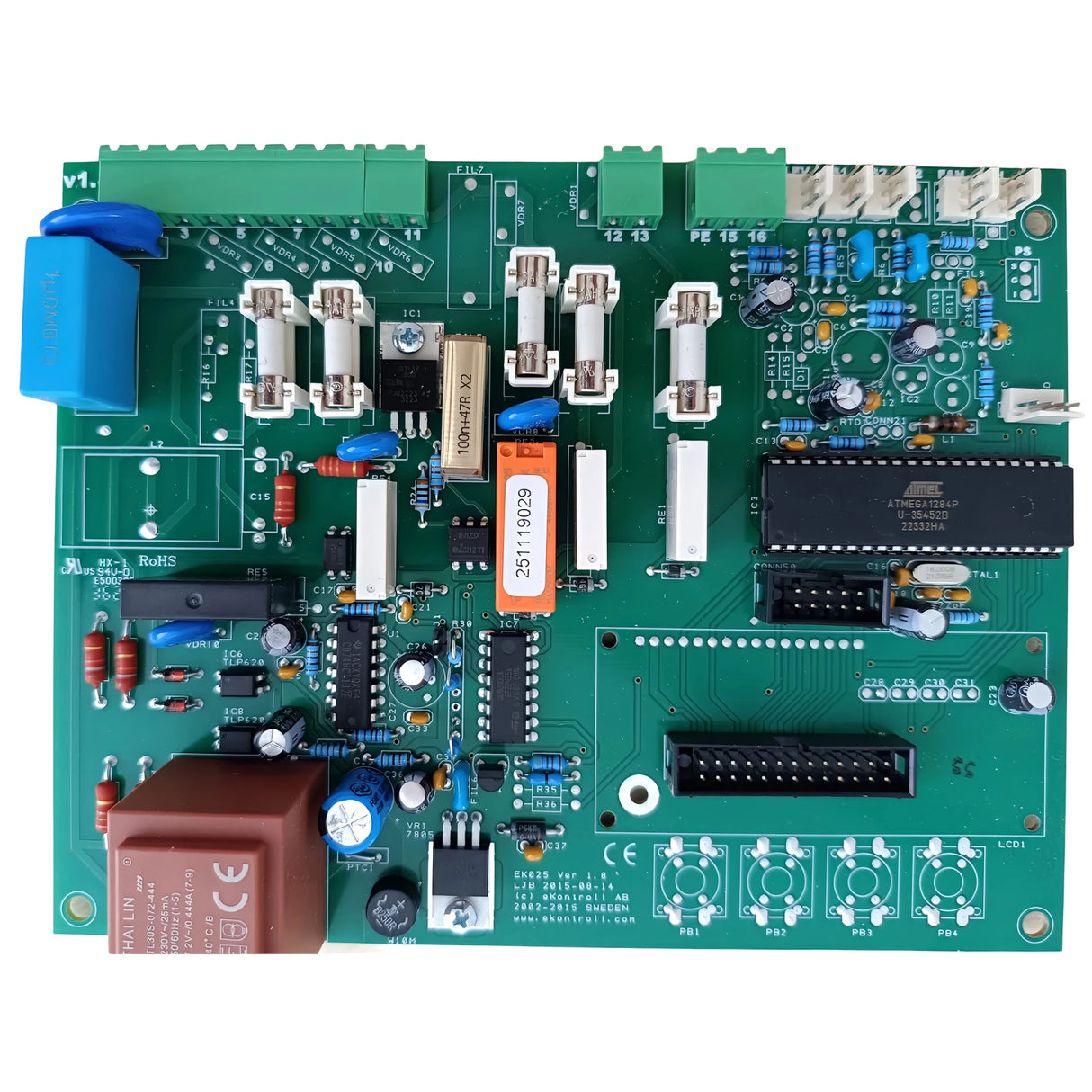

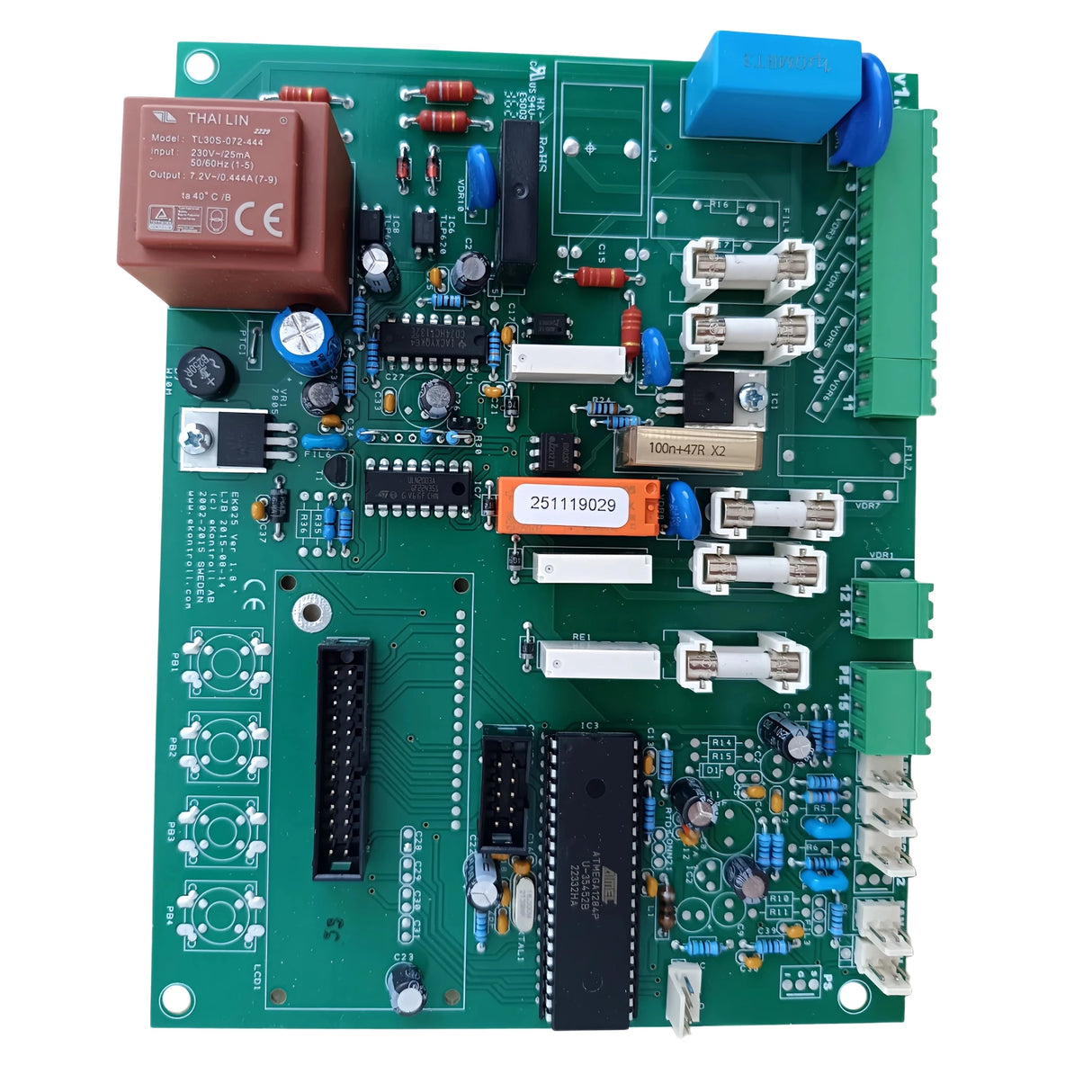

H30951B Elettronica di controllo e potenza per ATTACK DPX Combi Pellet 25/30/35, PELH30A e PELHB25

H30951B Elettronica di controllo/potenza per bruciatore a pellet Attack

IL H30951B Elettronica di controllo/potenza è il modulo di controllo e alimentazione centrale per vari Bruciatore a pellet Attack E Sistemi di caldaie combinateSi occupa del controllo completo, del monitoraggio e della gestione energetica di tutti i componenti rilevanti nel funzionamento a pellet.

Dispositivi di attacco compatibili (estratto)

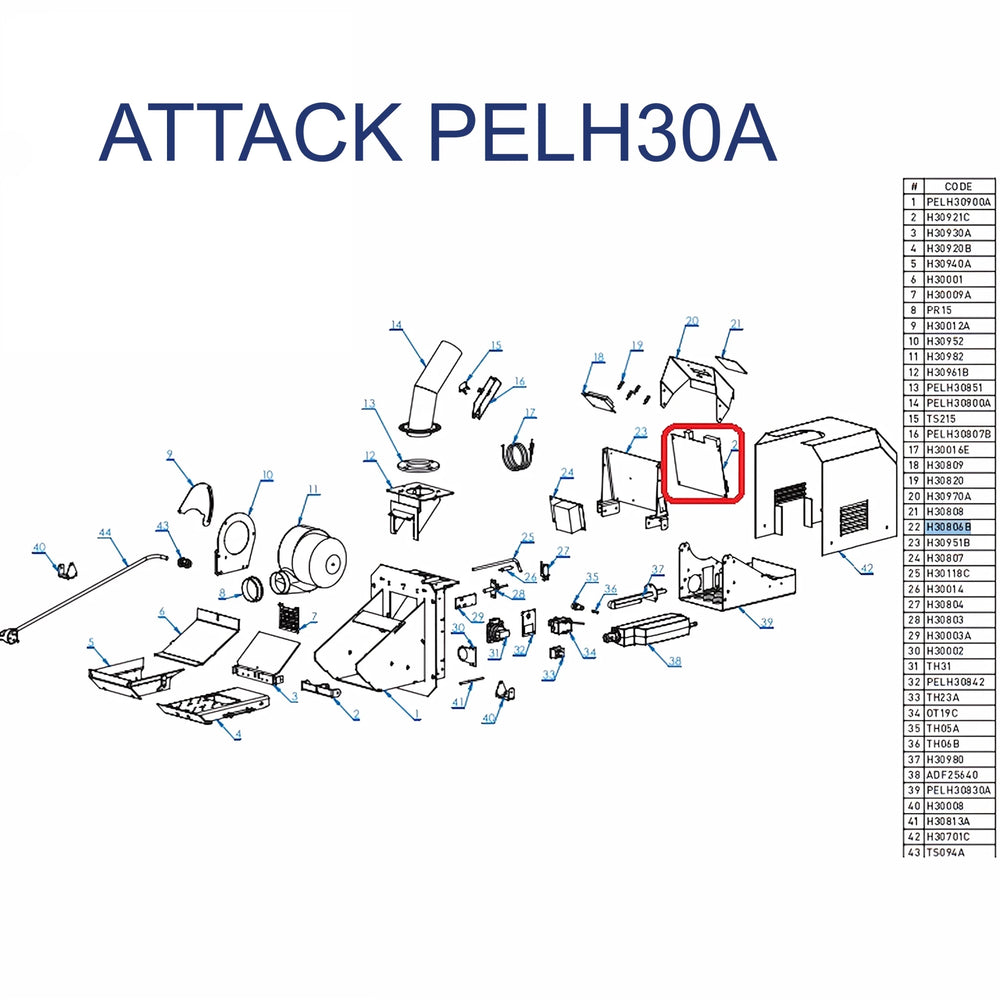

Secondo le viste esplose e gli elenchi dei pezzi di ricambio, l'H30951B è installato, tra gli altri, nei seguenti dispositivi di attacco:

• ATTACK DPX COMBI PELLET 25, 30, 35
  • z.BFamiglia di dispositivi #110 PELH30ACP
  • Periodi di costruzione u.a.: 10/2014 – 7/2018 e da 8/2018 (a seconda della versione)
• ATTACCO PELH30A (Unità bruciatore a pellet, da 10/2014)
• ATTACCO PELHB25 (Bruciatore a pellet 25 kW, da 10/2014)

L'H30951B è elencato lì come un elemento separato nel piano dei pezzi di ricambio e fa parte degli assemblaggi con i codici z.B.:

• PELH30A, PELHB25
• In combinazione con altri componenti rilevanti come H30970A, H30806B, H30808, H30809, H30820, H30980, ADF25640, PELH30830A u.v.m.

Ciò rende l'H30951B particolarmente adatto per Bruciatori a pellet Attack nella gamma di potenza da 25 a 35 kW rilevanti, che si trovano in varie serie di caldaie come DPX Combi Pellet essere utilizzato.

Funzione e compiti dell'H30951B

L'H30951B è un combinato Elettronica di controllo e di potenzaGestisce sia il controllo intelligente (controllo tramite microcontrollore) sia il controllo dei consumatori (sezione di potenza):

1. Controllo del bruciatore (elettronica di controllo)
   • Valutazione dei sensori (z.BSensore di temperatura, temperatura dei gas di scarico, sensore di fiamma, eventualmente sensore di vuoto)
   • Controllo del flusso di processo di:
     • Processo di avviamento e accensione
     • Transizione al funzionamento continuo
     • Modulazione di potenza
     • processo di arresto controllato
   • Implementazione dei programmi di riscaldamento e delle strategie di sicurezza memorizzate nel dispositivo

2. Controllo di potenza (elettronica di potenza)

   • Controllo di:
     • Coclea/e per pellet
     • Dispositivo di accensione/cartuccia di accensione
     • Ventilatore/ventilatore di combustione
     • meccanismi di pulizia e scarico (se applicabile)
   • Commutazione dei consumatori tramite relè o...interruttori automatici elettronici
   • Alimentazione per l'elettronica di controllo e i sensori/attuatori collegati

3. Gestione della sicurezza e degli incidenti

   • Monitoraggio di sovratemperatura, perdita di fiamma, sottopressione o guasti ai gas di scarico
   • Introduzione di arresto sicuro in caso di malfunzionamento
   • Edizione di Codici di errore/messaggi di guasto alla centralina della caldaia Attack

4. Comunicazione con la centralina e il controllo della caldaia

   • Interfaccia con l'unità operativa e di visualizzazione (display, pulsanti)
   • Trasferimento di informazioni sullo stato, sulla temperatura e sui guasti
   • Interazione con la caldaia di livello superiore o con il sistema di controllo del riscaldamento (rilascio, richiesta di potenza)

Errori tipici che indicano un malfunzionamento del sistema di controllo

IL H30951B Elettronica di controllo/potenza è considerato modulo di sostituzione completo utilizzato quando:

• IL Il bruciatore a pellet non si avvia più o esce in modo incontrollabile
• Le singole uscite (accensione, coclea, ventola) non possono più essere controllate, anche se i componenti stessi funzionano correttamente.
• Messaggi di errore ricorrenti o inspiegabili si verificano problemi che non possono essere attribuiti a sensori, cablaggi o periferiche
• Sono presenti danni visibili all'elettronica (componenti bruciati, relè difettosi, condensatori gonfi)

Sostituendo l'H30951B, il gamma completa di funzioni del bruciatore a pellet Può essere ripristinato, a condizione che tutti gli altri componenti siano intatti.

Vantaggi dell'H30951B originale per bruciatori a pellet Attack

• Pezzo di ricambio originale corrispondente alla serie di attacchi corrispondente
• su misura per:
  • ATTACK DPX COMBI PELLET 25, 30, 35
  • ATTACCO PELH30A
  • ATTACCO PELHB25
• assicura combustione corretta, alta efficienza e prestazioni stabili nel funzionamento a pellet
• protegge il Conformità alle funzioni di sicurezza secondo le specifiche del produttore
• compatibilità ottimale con altri componenti di Attack (z.B. PELH30851, PELH30800A, PELH30807B, PELH30830A, sensori TS215, TH31, TH23A ecc.)

Informazioni importanti su ordini e cambi

• Prima di ordinare, tieni presente quanto segue:
  • Targa caldaia/bruciatore controllo (z.BATTACK DPX COMBI PELLET 25/30/35, Anno di fabbricazione/Numero di serie)
  • scheda elettronica esistente alla marcatura H30951B controllare
• Per motivi di sicurezza, la sostituzione deve essere effettuata da un Azienda specializzata/specialista del riscaldamento avere luogo:
  • Tensione di rete 230 V
  • Sono necessarie la corretta assegnazione e parametrizzazione della connessione
  • Se necessario, adattamento ai sensori e alle periferiche esistenti

Contenuto della confezione

• 1x scheda di controllo originale dell'attacco H30951B
