Eco - Golvvärme - Ytvärmesystem - Komplett set 5,0 m²

Produktöversikt

Eko-golvet Ytvärmesystem är ett innovativt komplett set som är idealiskt för renovering av befintliga byggnader. Med en särskilt låg installationshöjd på endast 18 mm kan systemet enkelt integreras för att förstärka eller helt ersätta gamla trägolvbrädor.

MDF-skivanGolvvärmesystem Den imponerar med sin mångsidiga användning som golv-, vägg- eller takvärme och är därför även idealisk för svåråtkomliga rum, såsom sluttande tak.

Funktioner och fördelar

Den robusta bottenplattan tillverkad av medelhög densitet träfiberskiva (MDF) erbjuder plats för ett 12 mm plaströr, vilket tack vare sitt speciella fräsmönster kan användas i olika värmekretsar. Tack vare sin höga densitet och fuktbeständighet säkerställs en hållbar och stabil konstruktion.

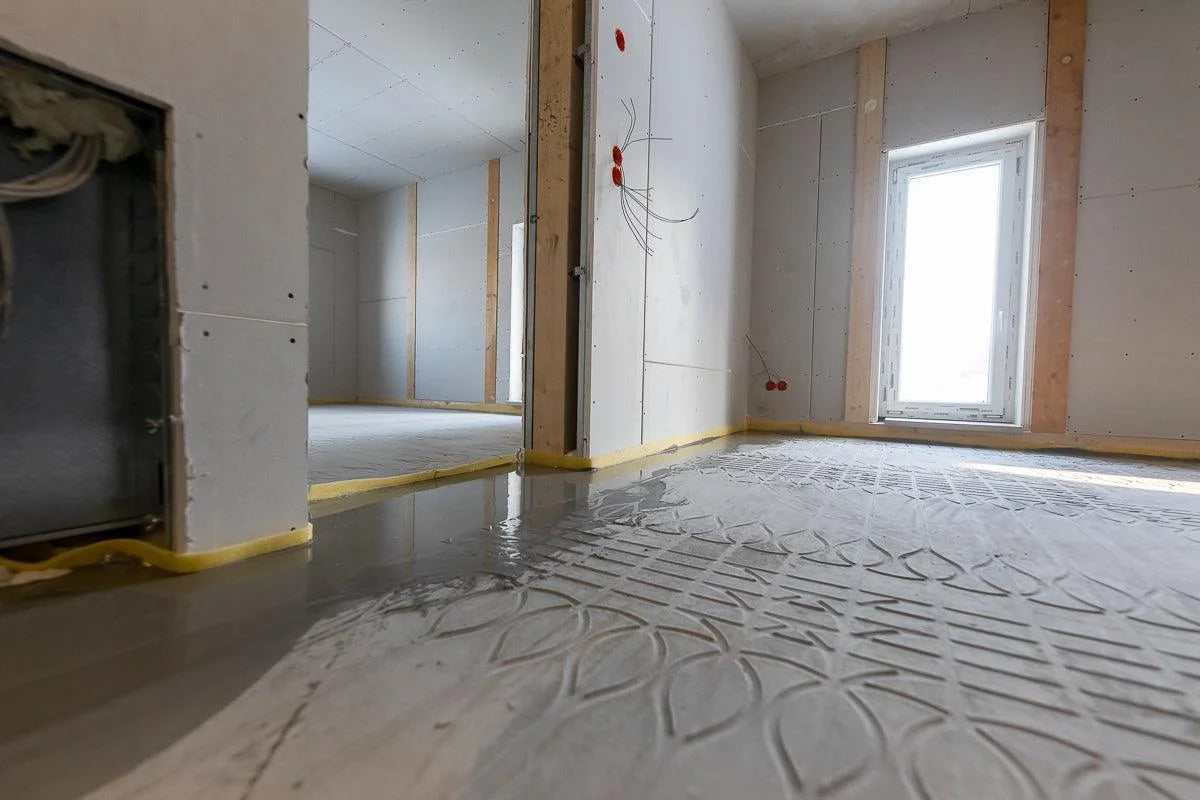

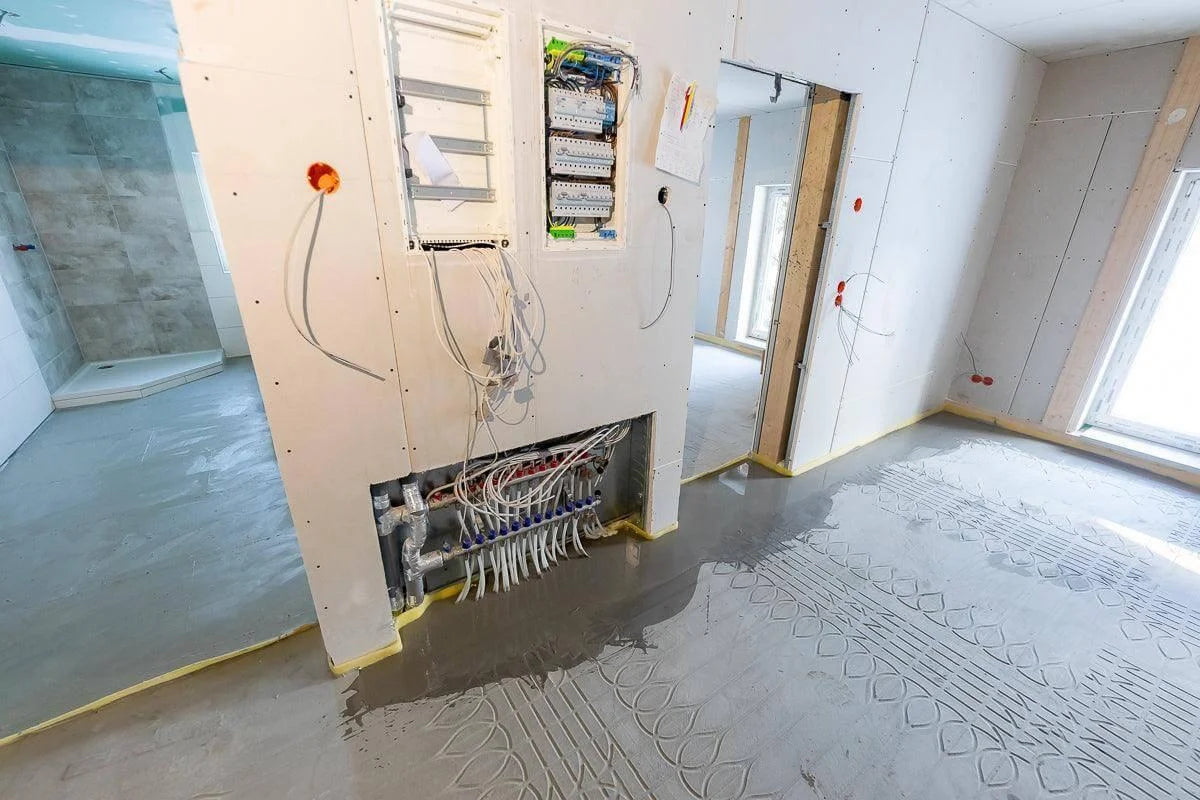

En annan speciell egenskap är möjligheten att förse rörstyrningsspåren med ett utjämningsmedel eller en tunn topplatta, så att en jämn yta och ökad stabilitet uppnås.

Tekniska data i korthet

Systemet är baserat på en MDF-skiva med måtten 1200 mm x 600 mm x 18 mm. Med en draghållfasthet på 0,75 N/mm² och en böjhållfasthet på 30 N/mm² enligt DIN EN 319 och DIN EN 310 erbjuder denna panel en optimal grund för uppvärmning.

Värmeledningsförmågan är 0,14 W/mK, medan den genererade värmeeffekten ligger mellan 60 och 80 W/m². Det flexibla 5-lagers helplastkompositröret av PE-RT (12x2 mm) bidrar till en effektiv värmefördelning inom systemet.

Monteringsanvisningar och installationsanvisningar

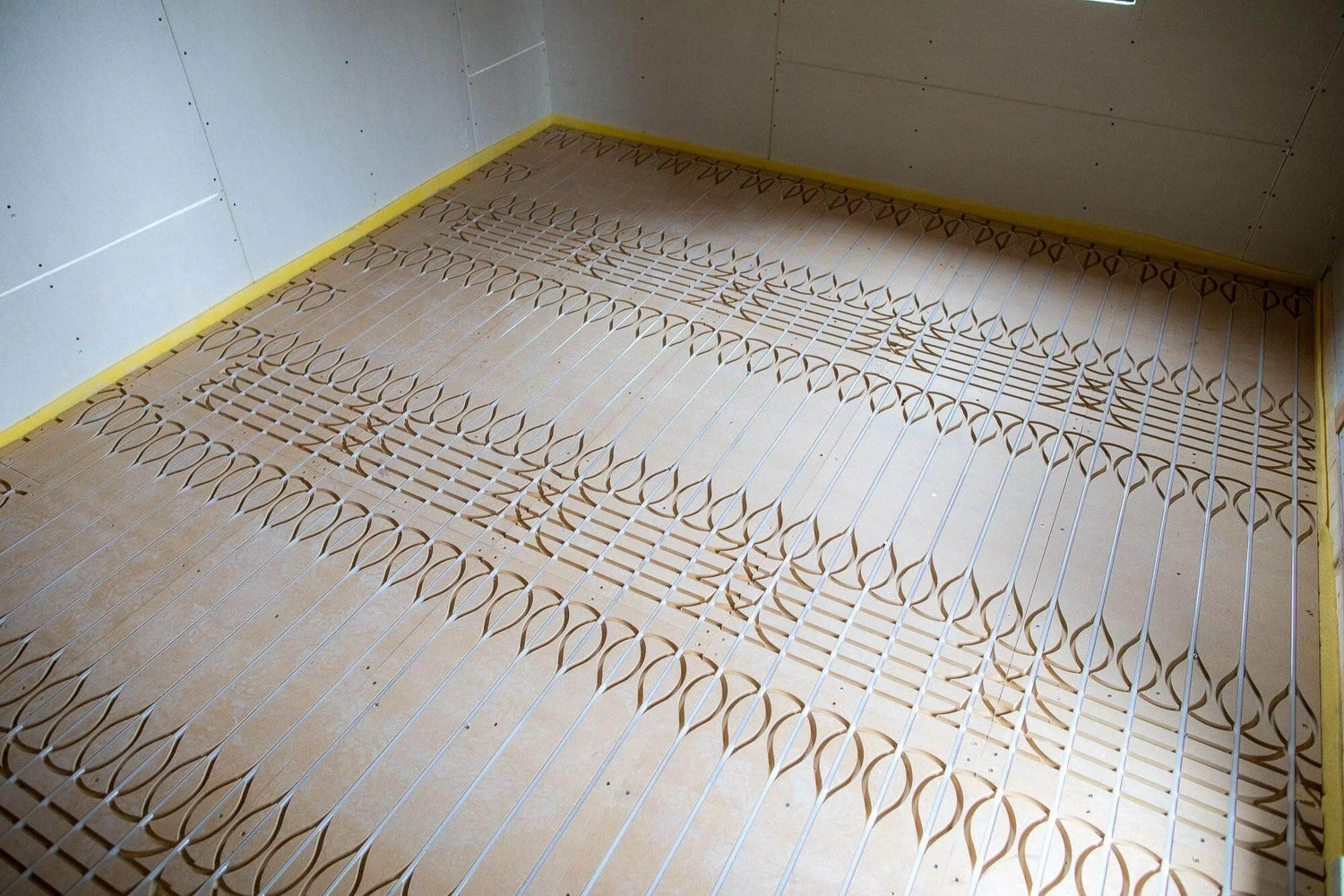

Systemets installation är sömlös tack vare det integrerade fräsmönstret i bottenplattan. Det är viktigt att hålla ett avstånd på 5–10 mm från väggen för att möjliggöra eventuell expansion, och att fästa bottenplattorna med vanliga träskruvar.

Värmeröret förs sedan in i det frästa mönstret och begränsas till en maximal längd på 80 m per värmekrets. Värmerören ansluts med en självtätande klämringskoppling, vilket säkerställer enkel och säker installation.

Användningsområden och mångsidighet

MDF-ytvärmesystemet kan användas inte bara som golvvärme utan även som vägg- eller takvärme. Denna mångsidighet möjliggör optimala fördelar av effektiv uppvärmning i en mängd olika rum och under olika strukturella förhållanden.

Speciellt vid renovering av gamla byggnader erbjuder systemet en modern lösning för att öka boendekomforten samtidigt som befintliga byggnadsstrukturer bevaras eller förnyas.

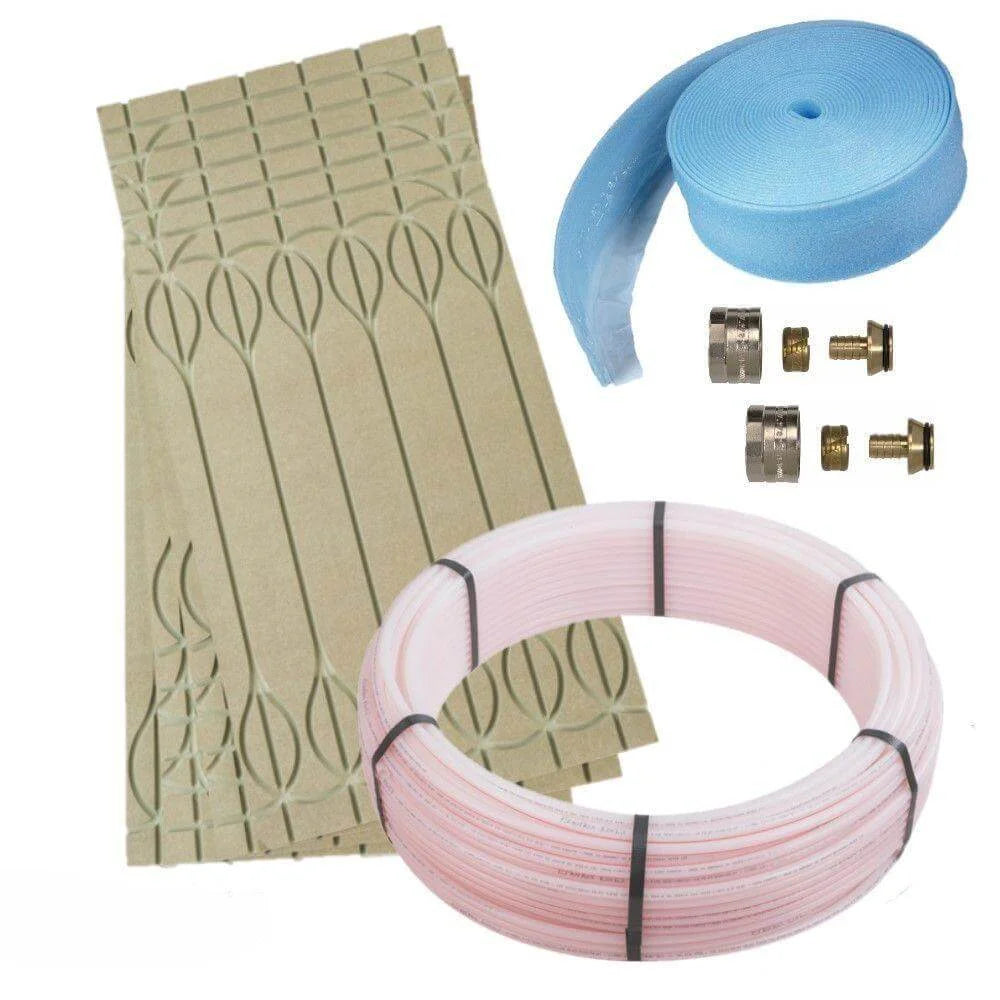

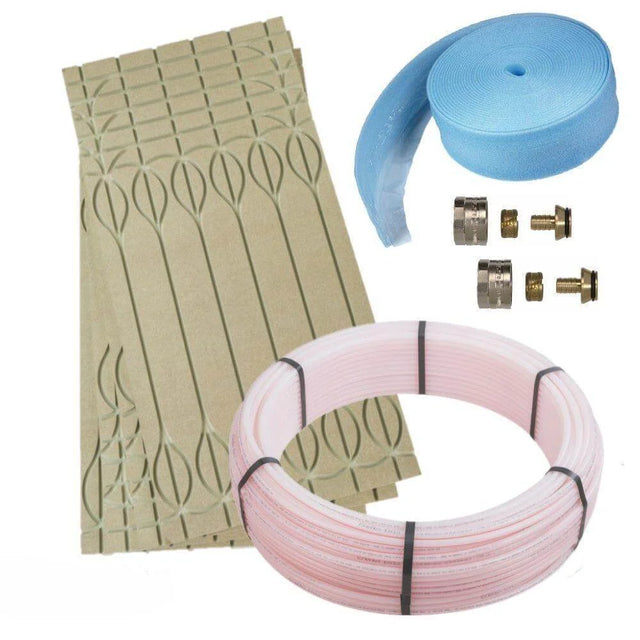

Leveransomfattning

• 7 MDF-stödskivor; 1200 x 600 x 18 mm
• 85 m FB värmerör, PE-RT 12 x 2 mm
• 25 m kantisoleringsremsor 150 x 8 mm;
• 2 st kompressionskopplingar 12 x 2 mm
• 1 x monteringsanvisning

Materialrekommendation: (beroende på ytbeläggning, ingår ej i leveransen):
Avjämningsmassa (Maxit HAM50 renoveringsavjämning snabb)
Keramiska golvbeläggningar -> fyll hela ytan med avjämningsmassa och avkopplingsmatta

Ladda ner

• Monteringsanvisningar
